МН 701-775 изделие

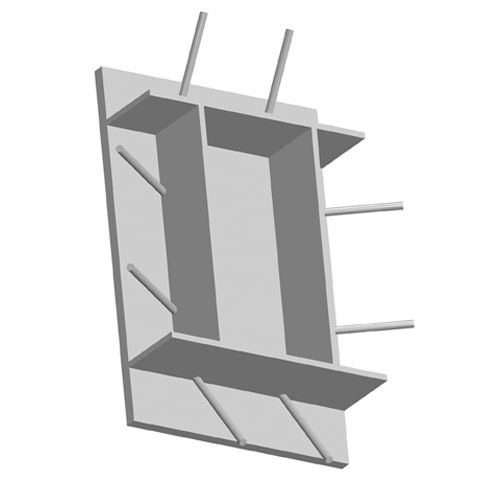

МН 701-775 изделие применяется для создания прочных и надежных соединений между сборными железобетонными элементами и другими конструкциями. Эти закладные детали монтируются в бетон на этапе производства ЖБИ, обеспечивая последующий монтаж с помощью сварки или болтовых соединений. Конструкция включает анкерные стержни и стальную пластину, рассчитанную на значительные статические и динамические нагрузки.

Основные области применения

• Монтаж колонн, ферм и балок в каркасах промышленных зданий и сооружений.
• Крепление технологического оборудования, крановых путей и подвесных коммуникаций к несущим конструкциям.
• Сборка элементов мостовых пролетов, эстакад и путепроводов.
• Соединение стеновых панелей и других ограждающих конструкций в многоэтажном строительстве.
• Устройство анкерных креплений в фундаментах под тяжелое оборудование.

Типовые исполнения изделий

Номенклатура включает широкий ряд типоразмеров, различающихся конфигурацией, количеством и диаметром анкеров. Каждое исполнение предназначено для конкретных нагрузок и условий монтажа. Примеры распространенных марок:

• МН 701-1, МН 701-2
• МН 705-1, МН 705-2
• МН 715-1, МН 715-2
• МН 730-1, МН 730-2
• МН 755-1, МН 755-2
• МН 775-1, МН 775-2

Нормативная документация

Изготовление и поставка МН 701-775 изделие регламентируется серией рабочих чертежей.

• Серия 1.400-15

Технические параметры и доступные варианты

Ключевые характеристики определяются маркой изделия и включают размеры пластины, диаметр и длину анкерных стержней, а также расчетную нагрузочную способность. Материалом для пластин и анкеров служит конструкционная сталь.
