Демонтажная вставка

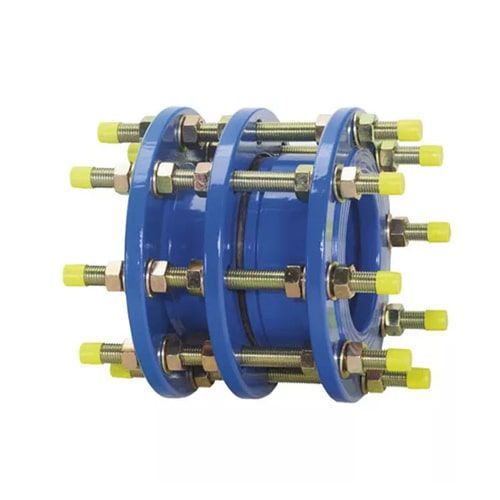

Демонтажная вставка применяется для разъединения фланцевых соединений трубопроводов без необходимости демонтажа всей арматуры или секции трубы. Этот элемент представляет собой короткий отрезок трубы с фланцами на обоих концах, который устанавливается между стандартными фланцами магистрали. Его конструкция позволяет быстро отсоединить участок для ремонта, замены оборудования или проведения инспекции.

Области применения

• Врезка и отключение участков технологических трубопроводов на предприятиях нефтегазохимии.
• Обслуживание и замена насосов, теплообменников, фильтров и запорной арматуры в системах водоснабжения и тепловых сетях.
• Ремонтные работы на магистральных трубопроводах без остановки всего контура.
• Монтаж и демонтаж измерительного оборудования (расходомеров, датчиков) на промышленных объектах.
• Создание ремонтных разрывов в системах вентиляции и пневмотранспорта.

Основные типы и марки

Вставки различаются по материалу исполнения, давлению и типу уплотнения. К распространенным маркам относятся:

• AVK 59-265, AVK 623-10
• Tecofi JT4203, JT4243, JT4253
• Tecofi JT5200, JT5240, JT5250, JT5260

Нормативная документация

• ГОСТ 5525-88

Технические параметры и доступные варианты

Ключевыми параметрами выбора являются номинальный диаметр (DN), давление (PN), материал корпуса и тип прокладки. Конструкция обеспечивает компактность и минимальную строительную длину.
