Бумажные и металлобумажные конденсаторы

Q: Что означает маркировка, например, КБГ-МН?

Маркировка обозначает тип: 'К' конденсатор, 'Б' бумажный диэлектрик, 'Г' герметичный в металлическом корпусе, 'МН' модернизированный, негорючей пропитки.

Не нашли нужный товар? Обратитесь с заявкой на наш электронный адрес: info@kastmiron.by
В наличии на складе все ГОСТ, ТУ, DIN! Изготавливаем и привозим под заказ Ваши размеры.

Фильтр товаров

Бумажные и металлобумажные конденсаторы 100 мм К71П-2 ГОСТ Р МЭК 60384-1-2003

К71П-2

от 0.00 р.

Бумажные и металлобумажные конденсаторы 100 мм К74-8 ГОСТ Р МЭК 60384-1-2003

К74-8

от 0.00 р.

Бумажные и металлобумажные конденсаторы 1000 мм К42У-2 ГОСТ Р МЭК 60384-1-2003

К42У-2

от 0.00 р.

Бумажные и металлобумажные конденсаторы 1000 мм КБГ-МН ГОСТ Р МЭК 60384-1-2003

КБГ-МН

от 0.00 р.

Бумажные и металлобумажные конденсаторы 1000 мм КБГ-МП ГОСТ Р МЭК 60384-1-2003

КБГ-МП

от 0.00 р.

Бумажные и металлобумажные конденсаторы 1000 мм МБГЦ ГОСТ Р МЭК 60384-1-2003

МБГЦ

от 0.00 р.

Бумажные и металлобумажные конденсаторы 1000 мм МБМ ГОСТ Р МЭК 60384-1-2003

МБМ

от 0.00 р.

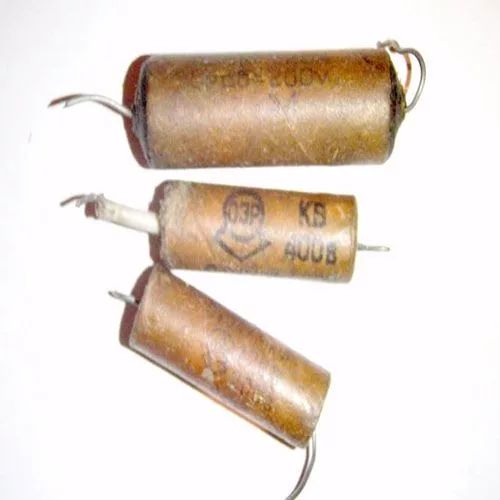

Бумажные и металлобумажные конденсаторы 150 мм БМ ГОСТ Р МЭК 60384-1-2003

БМ

от 0.00 р.

Бумажные и металлобумажные конденсаторы 1500 мм КБГ-МП ГОСТ Р МЭК 60384-1-2003

КБГ-МП

от 0.00 р.

Бумажные и металлобумажные конденсаторы 1500 мм МБМ ГОСТ Р МЭК 60384-1-2003

МБМ

от 0.00 р.

Бумажные и металлобумажные конденсаторы 160 мм К42У-2 ГОСТ Р МЭК 60384-1-2003

К42У-2

от 0.00 р.

Бумажные и металлобумажные конденсаторы 160 мм МБГО ГОСТ Р МЭК 60384-1-2003

МБГО

от 0.00 р.

Бумажные и металлобумажные конденсаторы 160 мм МБГТ ГОСТ Р МЭК 60384-1-2003

МБГТ

от 0.00 р.

Бумажные и металлобумажные конденсаторы 160 мм МБМ ГОСТ Р МЭК 60384-1-2003

МБМ

от 0.00 р.

Бумажные и металлобумажные конденсаторы 1600 мм К42У-2 ГОСТ Р МЭК 60384-1-2003

К42У-2

от 0.00 р.

Бумажные и металлобумажные конденсаторы 200 мм БМ ГОСТ Р МЭК 60384-1-2003

БМ

от 0.00 р.

Бумажные и металлобумажные конденсаторы 200 мм К40-13 ГОСТ Р МЭК 60384-1-2003

К40-13

от 0.00 р.

Бумажные и металлобумажные конденсаторы 200 мм К40У-9 ГОСТ Р МЭК 60384-1-2003

К40У-9

от 0.00 р.

Бумажные и металлобумажные конденсаторы 200 мм К74-8 ГОСТ Р МЭК 60384-1-2003

К74-8

от 0.00 р.

Бумажные и металлобумажные конденсаторы 200 мм КБГ-И ГОСТ Р МЭК 60384-1-2003

КБГ-И

от 0.00 р.

Бумажные и металлобумажные конденсаторы 200 мм КБГ-М ГОСТ Р МЭК 60384-1-2003

КБГ-М

от 0.00 р.

Бумажные и металлобумажные конденсаторы 200 мм КБГ-МН ГОСТ Р МЭК 60384-1-2003

КБГ-МН

от 0.00 р.

Бумажные и металлобумажные конденсаторы 200 мм КБГ-МП ГОСТ Р МЭК 60384-1-2003

КБГ-МП

от 0.00 р.

Бумажные и металлобумажные конденсаторы 200 мм МБГЦ ГОСТ Р МЭК 60384-1-2003

МБГЦ

от 0.00 р.

Марки:

БМ, К40-13, К40У-9, К42У-2, К70-6, К71П-2, К74-8, КБГ-И, КБГ-М, КБГ-МН, КБГ-МП, МБГО, МБГТ, МБГЦ, МБМ, МВТ

ГОСТы:

ГОСТ Р МЭК 60384-1-2003

Бумажные и металлобумажные конденсаторы применяются для накопления и передачи электрической энергии в цепях постоянного, переменного и импульсного тока. Их конструкция основана на бумажном или комбинированном бумажно-металлическом диэлектрике, что обеспечивает стабильные параметры в широком диапазоне рабочих напряжений и температур.

Основные области применения

Сглаживающие и фильтрующие цепи в источниках питания промышленного оборудования.
Коммутационная аппаратура и устройства защиты в высоковольтных установках.
Цепи связи, развязки и формирования импульсов в радиоэлектронной аппаратуре.
Пусковые и фазосдвигающие цепи асинхронных электродвигателей.
Высоковольтные делители и измерительные схемы в испытательном оборудовании.

Типы и исполнения

Конденсаторы различаются по материалу обкладок, пропитке и типу корпуса. Ключевые варианты включают герметичные металлические (МБМ, МБГО), термостойкие (К40У-9, К70-6), высоковольтные импульсные (КБГ-М, КБГ-МН) и помехоподавляющие (К71П-2) исполнения.

Нормативная документация

ГОСТ Р МЭК 60384-1-2003

Технические параметры и доступные варианты

Основные эксплуатационные характеристики определяются номинальным напряжением, емкостью, допустимым отклонением и диапазоном рабочих температур. Выбор исполнения зависит от условий эксплуатации: для повышенной влажности требуются герметичные корпуса, для высокочастотных цепей модели с низкими собственными индуктивностями.

Тип	Номинальное напряжение, В	Емкость, мкФ	Допуск, %	Темп. диапазон, C
К40У-9	250	0.1 1.0	5, 10	-60+125
МБГО	1000	0.5 10	10, 20	-60+70
КБГ-МН	6000	0.01 0.5	10	-60+85

Часто задаваемые вопросы

Что такое Бумажные и металлобумажные конденсаторы?

Это пассивные электронные компоненты, в которых в качестве диэлектрика используется специальная конденсаторная бумага или комбинация бумаги и металлизированного слоя, нанесенного на пленку.

В чем ключевое отличие бумажных от металлобумажных конденсаторов?

Металлобумажные конденсаторы имеют обкладки из тонкого слоя металла, напыленного на бумажный диэлектрик, что уменьшает габариты и обеспечивает эффект самовосстановления после локальных пробоев.

Для каких цепей не рекомендуется применять данные конденсаторы?

Их применение не рекомендуется в высокочастотных цепях с частотой выше нескольких десятков кГц из-за сравнительно высоких диэлектрических потерь и собственной индуктивности.

Что означает маркировка, например, КБГ-МН?

Маркировка обозначает тип: "К" конденсатор, "Б" бумажный диэлектрик, "Г" герметичный в металлическом корпусе, "МН" модернизированный, негорючей пропитки.
