МН 201-228 изделие

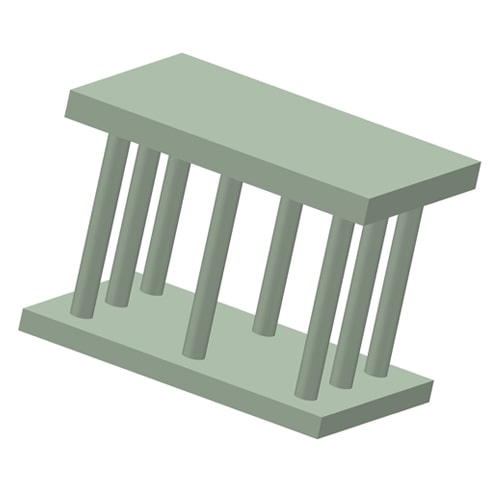

МН 201-228 изделие применяется для анкерного крепления сборных железобетонных конструкций к стальным колоннам и другим несущим элементам каркаса зданий. Эти закладные детали обеспечивают передачу значительных нагрузок в узлах сопряжения, гарантируя проектную пространственную жесткость сооружения.

Основные области применения

• Монтаж стеновых панелей и плит перекрытия к металлическому каркасу в промышленном строительстве.
• Крепление ригелей и подкрановых балок к колоннам в цехах и складских комплексах.
• Соединение сборных железобетонных элементов в каркасах многоэтажных гражданских зданий.
• Анкеровка конструкций в условиях сейсмических воздействий согласно расчетным требованиям.

Типовые исполнения изделий

Номенклатура включает широкий ряд типоразмеров, различающихся конфигурацией, количеством и диаметром анкерных стержней. К распространенным вариантам относятся изделия серий МН 201, МН 202, МН 210, МН 212, МН 218, МН 220. Каждое исполнение имеет несколько модификаций (например, МН 201-1, МН 201-2), отличающихся длиной стержней и деталями опорного узла.

Нормативная документация

• Серия 1.400-15

Технические параметры и доступные варианты

Конструктивные параметры определяются серией и конкретным типом изделия. Ключевыми характеристиками являются диаметр анкерных стержней, их количество, вылет от закладной пластины и общие габариты узла. Материал стержней сталь класса А-III (А400) и выше, пластины сталь марки ВСт3кп.
