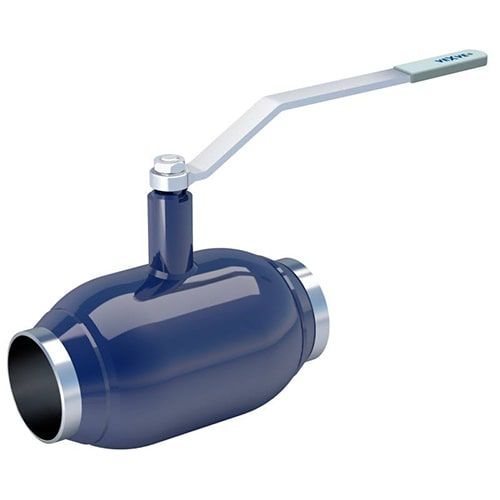

Нержавеющие полнопроходные приварные шаровые краны

Нержавеющие полнопроходные приварные шаровые краны применяются для герметичного отсечения потока рабочей среды в трубопроводных системах, требующих высокой коррозионной стойкости и надежности соединения. Конструкция с полным проходом (Full Bore) обеспечивает минимальные потери давления, а приварные концы гарантируют монолитное соединение, исключающее утечки. Основное исполнение корпуса и шаровой пробки из аустенитной нержавеющей стали.

Основные области применения

• Магистрали для химически агрессивных сред на предприятиях химической и нефтехимической промышленности.
• Трубопроводы высокого класса чистоты в фармацевтическом производстве и пищевой индустрии.
• Системы подачи теплоносителя и технологических жидкостей в энергетике и судостроении.
• Контуры с высокой циклической нагрузкой и требованиями к долговечности.

Материалы исполнения

Краны изготавливаются преимущественно из коррозионностойких сталей аустенитного класса. Основной материал для корпусных деталей и запорного элемента сталь марки AISI 304 (08Х18Н10). Для более жестких условий, связанных с хлоридами или кислотами, применяются марки AISI 316 (10Х17Н13М2) и AISI 316L. Уплотнения выполняются из фторопласта (PTFE) или терморасширенного графита для широкого диапазона температур.

Соответствие стандартам

• ГОСТ 28908-91 (Краны шаровые. Общие технические условия)
• ГОСТ 33259-2015 (Арматура трубопроводная. Общие технические условия)
• API 608 (Metal Ball Valves Flanged, Threaded, and Welding End)

Технические параметры и доступные варианты

Краны рассчитаны на работу в широком диапазоне давлений и температур. Номинальный диаметр (DN) обычно варьируется от 15 до 300 мм. Управление осуществляется ручным рычагом, редуктором или пневмоприводом. Конструкция является полнопроходной, что соответствует соотношению диаметра прохода шаровой пробки и присоединительного размера ~0.9-1.0.
