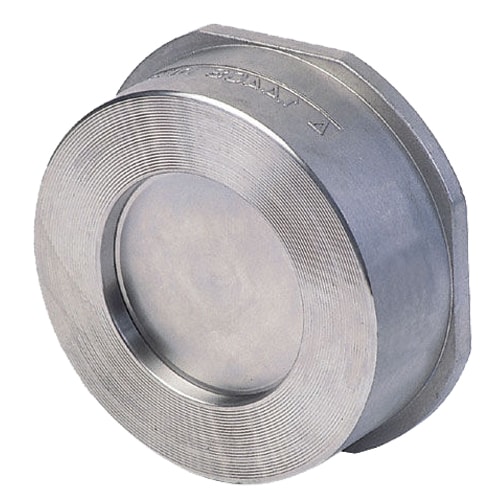

Обратный межфланцевый клапан

Обратный межфланцевый клапан представляет собой компактное запорное устройство, предназначенное для автоматического предотвращения обратного потока рабочей среды в трубопроводных системах. Конструкция монтируется между фланцами соседних трубопроводных элементов, что исключает необходимость дополнительных крепежных узлов. Клапан срабатывает под действием давления среды, обеспечивая однонаправленное движение жидкости или газа.

Основные области применения

• Защита насосных агрегатов и компрессоров от обратного хода в системах водоснабжения, пневматики и технологических линиях.
• Предотвращение смешивания сред в обвязке котлов, теплообменных аппаратов и системах с несколькими параллельными контурами.
• Установка в трубопроводах химической и пищевой промышленности для обеспечения безопасного направления потока реагентов или продуктов.
• Применение в системах пожаротушения и гидравлических магистралях для поддержания требуемого направления потока.

Материалы исполнения

Корпусные детали и уплотнительные элементы изготавливаются из материалов, соответствующих агрессивности среды и рабочим параметрам. Наиболее распространены исполнения из коррозионностойких сталей, таких как AISI 304 и AISI 316, для работы с водой, химическими реагентами и пищевыми продуктами. Также применяются углеродистые стали и сплавы для специфических условий.

Нормативная документация

• ГОСТ 27477-87

Технические параметры и доступные варианты

Ключевыми параметрами для подбора являются условный диаметр (Ду), номинальное давление (Ру), тип присоединения и диапазон рабочих температур. Конструкция затвора (поворотный, подъемный, шаровой) выбирается исходя из характеристик потока и требований к гидравлическому сопротивлению.
