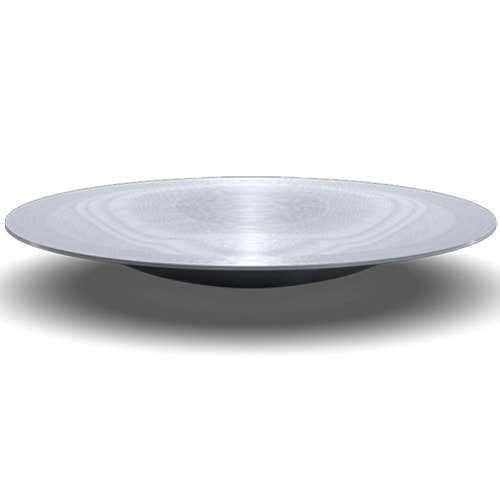

Тарельчатые днища

Тарельчатые днища применяются для герметичного закрытия торцов цилиндрических обечаек, аппаратов и трубопроводов. Эти элементы представляют собой штампованные или штампосварные детали в форме эллиптического сегмента, что обеспечивает оптимальное распределение механических напряжений под внутренним давлением. Конструкция позволяет выдерживать значительные эксплуатационные нагрузки в системах высокого давления.

Основные области применения

• Завершение корпусов химических реакторов, сепараторов и колонных аппаратов в нефтегазохимическом комплексе.
• Монтаж заглушек на магистральных и технологических трубопроводах, включая линии с перегретым паром.
• Изготовление емкостного оборудования: котлов-утилизаторов, воздухосборников, ресиверов и технологических сосудов.
• Применение в качестве торцевых крышек в теплообменном оборудовании типа "труба в трубе".

Марки стали для изготовления

• Конструкционная углеродистая сталь 20 для общепромышленных сред.
• Низколегированная сталь 09Г2С для работы при отрицательных температурах.
• Коррозионно-стойкая аустенитная сталь 12Х18Н10Т для агрессивных сред.

Нормативная документация

• ГОСТ 6533-78 "Днища стальные эллиптические отбортованные".
• ГОСТ 34233.4-2017 (ЕН 13445-4:2014) "Сосуды и аппараты. Нормы и методы расчета на прочность".
• ГОСТ Р 52857.1-2007 "Сосуды и аппараты. Нормы и методы расчета на прочность. Общие требования".

Технические параметры и доступные варианты

Геометрические и механические характеристики определяются расчетным давлением в системе и свойствами среды. Основные параметры включают внутренний диаметр, высоту выпуклой части, толщину стенки и радиус отбортовки. Днища поставляются с цилиндрической отбортованной крепежной частью (царгой) для сварного монтажа.
