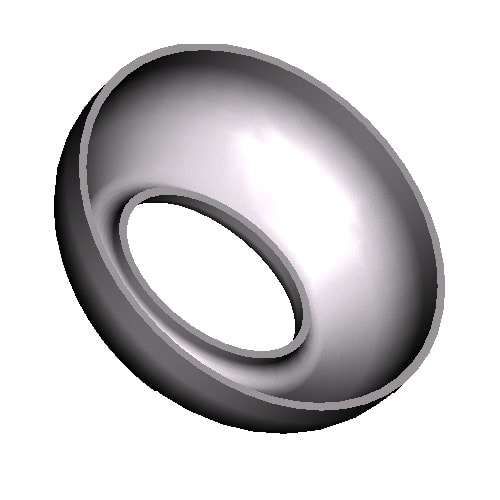

Днища с лазом

Днища с лазом применяется для герметичного закрытия торцов цилиндрических аппаратов и резервуаров с обеспечением доступа персонала внутрь сосуда. Конструкция представляет собой эллиптическое или полусферическое днище, в которое врезан патрубок с фланцевым соединением, закрываемый крышкой-лазом. Данные элементы относятся к ответственным деталям сосудов, работающих под давлением.

Области применения

• Монтаж и обслуживание технологических колонн, сепараторов и реакторов в нефтегазопереработке и химической промышленности.
• Организация доступа для ревизии и очистки горизонтальных и вертикальных емкостей хранения жидкостей и сыпучих продуктов.
• Оснащение котлов и теплообменных аппаратов в энергетике и коммунальном хозяйстве.
• Установка на автоклавы и другие аппараты периодического действия в пищевой и фармацевтической отраслях.

Основные марки материалов

• 09Г2С для эксплуатации при низких температурах.
• 12Х18Н10Т для сред с агрессивными свойствами.
• Сталь 20 для общепромышленных условий.

Нормативная документация

• ГОСТ 6533-78 (Днища стальные эллиптические).
• ГОСТ Р 52630-2012 (Сосуды и аппараты стальные сварные).
• ПБ 03-576-03 (Правила устройства и безопасной эксплуатации сосудов, работающих под давлением).

Технические параметры и доступные варианты

Ключевыми параметрами при подборе являются условный диаметр основного днища, диаметр лаза, рабочее давление и температура среды. Конструкция и толщина стенки рассчитываются в соответствии с требованиями к сосудам под давлением.
