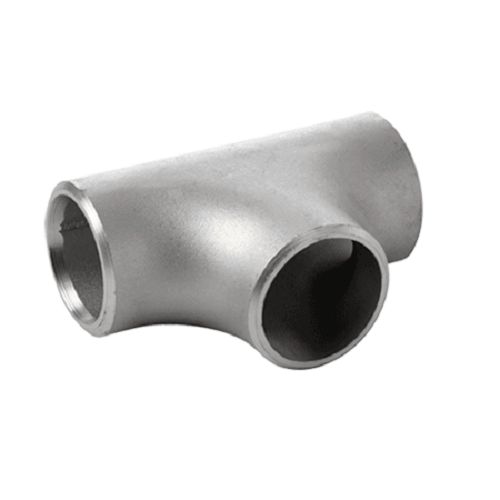

Штампованный равнопроходный тройник

Штампованный равнопроходный тройник применяется для создания ответвлений в трубопроводных системах, где требуется сохранение постоянного диаметра основного и отводящего трубопроводов. Изделие изготавливается методом горячей штамповки из цельной заготовки, что обеспечивает высокую прочность и отсутствие сварных швов в зоне максимальных напряжений. Такая конструкция оптимальна для работы под давлением в агрессивных или ответственных средах.

Основные области применения

• Магистральные трубопроводы для транспортировки нефти, газа и продуктов их переработки.
• Технологические линии химических и нефтехимических производств.
• Системы энергетики: трубопроводы пара и горячей воды на ТЭЦ и АЭС.
• Судостроение и объекты морской инфраструктуры.
• Промышленные трубопроводы высокого давления в машиностроении.

Марки стали и типы

Тройники производятся из различных марок сталей, выбор которых определяется рабочими параметрами среды. Для агрессивных сред применяются коррозионно-стойкие стали, для высоких температур жаропрочные сплавы.

• Углеродистые стали: Сталь 20, 09Г2С.
• Коррозионно-стойкие стали: 12Х18Н10Т, 10Х17Н13М2Т.
• Жаропрочные стали: 15Х5М.
• Низколегированные стали: 13ХФА, 20ЮЧ.

Нормативная документация

Производство и технические требования регламентируются следующими стандартами:

• ГОСТ 17376-2001
• ТУ 3647-095-00148139-2000

Технические параметры и доступные варианты

Ключевыми параметрами для подбора являются условный проход, толщина стенки, материал и рабочее давление. Изделия поставляются в диапазоне диаметров от Ду50 до Ду1000 и более, с различными вариантами исполнения концов (под приварку).
