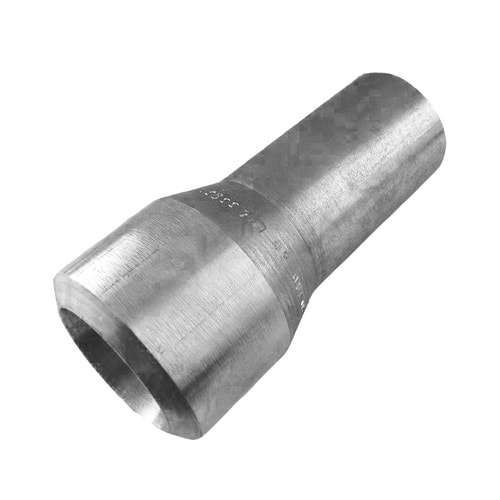

Точеный переход

Точеный переход применяется для соединения трубопроводных участков с различными диаметрами. Изделие изготавливается методом механической обработки на токарных станках из цельной поковки или толстостенной трубы, что обеспечивает высокую точность геометрических параметров и прочность. Данный тип перехода используется в ответственных трубопроводных системах, работающих под высоким давлением, в условиях вибрационных нагрузок или требующих минимального сопротивления потоку.

Основные области применения

• Магистральные трубопроводы для транспортировки нефти, газа и продуктов переработки.
• Технологические линии химических и нефтехимических производств.
• Системы энергетических объектов: паропроводы, трубопроводы питательной воды.
• Судостроение и морская техника для систем высокого давления.
• Компрессорные и насосные станции для плавного изменения сечения потока.

Материалы изготовления

• Конструкционная углеродистая сталь (например, Сталь 20) для общепромышленных систем.
• Низколегированные стали типа 09Г2С для работы при низких температурах.
• Коррозионно-стойкие аустенитные стали, такие как 12Х18Н10Т, для агрессивных сред.

Нормативная документация

• ГОСТ 17378-2001
• ГОСТ 17376-2001
• ОСТ 34-42-812-97
• А также чертежи по индивидуальным техническим условиям (ТУ).

Технические параметры и доступные варианты

Ключевыми параметрами при подборе точёного перехода являются условный проход (Ду) соединяемых труб, толщина стенки, угол конусности и материал. Изделия изготавливаются как концентрическими, так и эксцентрическими для монтажа на горизонтальных трубопроводах с сохранением уровня нижней образующей. Допустимое рабочее давление определяется маркой стали и толщиной стенки.
