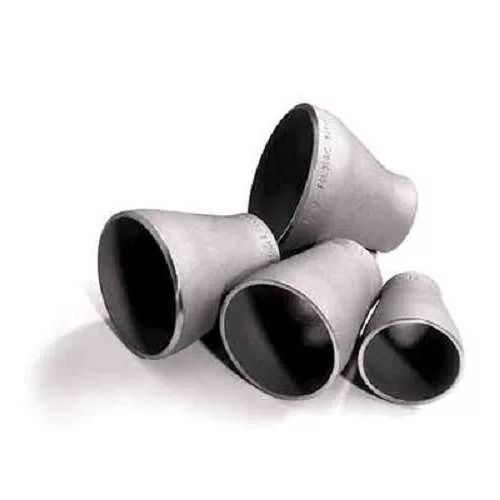

Концентрические бесшовные переходы

Концентрические бесшовные переходы применяются для плавного изменения диаметра трубопровода на прямолинейном участке. Эти фасонные элементы обеспечивают соосность проходных сечений, что минимизирует гидравлическое сопротивление и турбулизацию потока рабочей среды. Изготовление методом горячей штамповки или вытяжки из бесшовной трубы гарантирует высокую прочность и надежность соединения.

Основные области применения

• Магистральные и технологические трубопроводы в нефтегазовой и химической промышленности.
• Системы теплоснабжения и энергетические установки для изменения диаметра паропроводов.
• Трубопроводные системы судового и общего машиностроения с высокими требованиями к герметичности.
• Коммунальные сети для плавного сопряжения труб разного диаметра на насосных станциях.

Марки сталей для изготовления

Переходы производятся из различных марок сталей, выбор которых определяется параметрами рабочей среды. Для агрессивных сред применяются коррозионностойкие стали, для высоких температур и давлений жаропрочные и легированные марки.

• 08Х18Н10Т
• 09Г2С
• 10Х17Н13М2Т
• 12Х18Н10Т
• Сталь 20
• 15Х5М

Нормативная документация

• ГОСТ 17378-2001
• ГОСТ 17376-2001
• ОСТ 34-10-752-97
• ТУ 1460-001-53998168-2013

Технические параметры и доступные варианты

Ключевыми параметрами для подбора являются диаметры и толщина стенки, которые определяют давление и тип соединения. Переходы поставляются с подготовленными под приварку торцами или с приваренными фланцами по стандартам ANSI или DIN.
