Патрубок раструб с переходом на сталь чугунный

Не нашли нужный товар? Обратитесь с заявкой на наш электронный адрес: info@kastmiron.by
В наличии на складе все ГОСТ, ТУ, DIN! Изготавливаем и привозим под заказ Ваши размеры.

Фильтр товаров

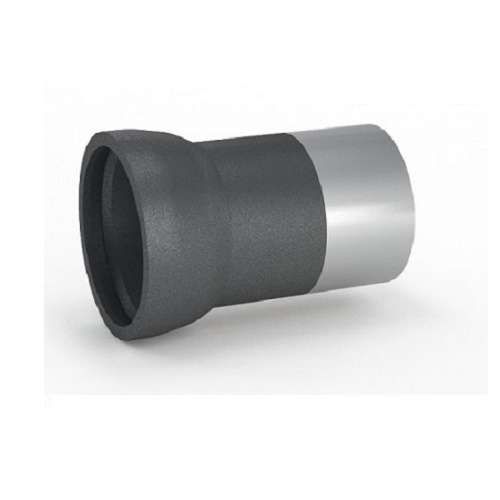

Патрубок раструб с переходом на сталь чугунный 100 мм ВЧШГ ТУ 1468-001-39535214-2008

от 8.40 р.

Патрубок раструб с переходом на сталь чугунный 150 мм ВЧШГ ТУ 1468-001-39535214-2008

от 8.40 р.

Патрубок раструб с переходом на сталь чугунный 200 мм ВЧШГ ТУ 1468-001-39535214-2008

от 8.40 р.

Патрубок раструб с переходом на сталь чугунный 250 мм ВЧШГ ТУ 1468-001-39535214-2008

от 8.40 р.

Патрубок раструб с переходом на сталь чугунный 300 мм ВЧШГ ТУ 1468-001-39535214-2008

от 8.40 р.

Патрубок раструб с переходом на сталь чугунный 400 мм ВЧШГ ТУ 1468-001-39535214-2008

от 8.40 р.

Патрубок раструб с переходом на сталь чугунный 500 мм ВЧШГ ТУ 1468-001-39535214-2008

от 8.40 р.

Патрубок раструб с переходом на сталь чугунный 600 мм ВЧШГ ТУ 1468-001-39535214-2008

от 8.40 р.

ГОСТы:

ТУ 1468-001-39535214-2008

Патрубок раструб с переходом на сталь чугунный применяется для соединения чугунных трубопроводов, выполненных по раструбной технологии, со стальными трубами или арматурой. Данный тип фасонной части обеспечивает надежный переход между разнородными материалами в системах, работающих под давлением.

Основные области применения

Монтаж и реконструкция магистральных сетей водоснабжения и водоотведения.
Соединение чугунных участков трубопроводов со стальными задвижками, насосами или технологическим оборудованием.
Врезка в существующие чугунные линии с использованием стальной запорной или регулирующей арматуры.
Компенсация тепловых расширений в смешанных трубопроводных системах.
Строительство промышленных коллекторов и систем канализации.

Материалы изготовления

Основной корпус патрубка изготавливается из серого чугуна марки СЧ20. Переходная часть под приварку к стальному трубопроводу выполняется из конструкционной углеродистой стали.

Нормативная документация

ТУ 1468-001-39535214-2008

Технические параметры и доступные варианты

Изделия характеризуются высокой механической прочностью и коррозионной стойкостью. Раструбный конец предназначен для соединения с чугунной трубой на резиновом уплотнительном кольце, стальной торец для стыковой сварки. Доступны в стандартных условных проходах.

Условный проход (Ду), мм	Наружный диаметр раструба, мм	Наружный диаметр стального конца, мм	Рабочее давление (PN), МПа	Длина патрубка (L), мм
100	118	108	1.0	150
150	170	159	1.0	180
200	222	219	1.0	200

Часто задаваемые вопросы

Что такое Патрубок раструб с переходом на сталь чугунный?

Это фасонная часть трубопровода, предназначенная для создания разъемного соединения между чугунной трубой с раструбом и стальным трубопроводом методом сварки.

Каков принцип монтажа данного патрубка?

Монтаж осуществляется путем установки уплотнительной манжеты в чугунный раструб и последующей стыковой сварки стального конца патрубка к стальной трубе.

В каких системах допустимо применение?

Патрубок используется в безнапорных и напорных системах хозяйственно-питьевого, технического водоснабжения и водоотведения.

Какие преимущества у перехода чугун-сталь?

Конструкция позволяет использовать коррозионную стойкость чугуна и высокую прочность стали, обеспечивая долговечность соединения в агрессивных средах.
