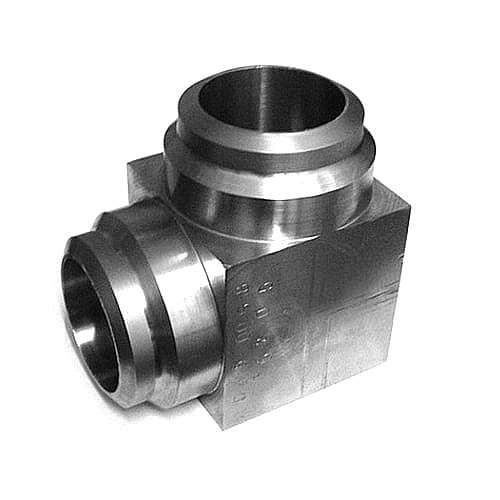

Точеные отводы

Точеные отводы применяются для изменения направления технологических трубопроводов в системах высокого давления и при работе с агрессивными средами. Изделия производятся методом механической обработки на токарно-карусельных станках из цельнокатаных поковок или толстостенных трубных заготовок. Данная технология обеспечивает высокую точность геометрических параметров и однородность толщины стенки, что критически важно для ответственных участков магистралей.

Основные области применения

• Магистральные трубопроводы для транспортировки нефти, газа и продуктов их переработки.
• Технологические линии химических и нефтехимических производств, работающие под высоким давлением.
• Системы энергетических объектов, включая трубопроводы пара высоких параметров и питательной воды.
• Конструкции в судостроении и авиационной промышленности, где требуются отводы с минимальным радиусом гиба.
• Специальные трубные системы для испытательных стендов и исследовательских установок.

Материалы изготовления

• Низколегированные стали (например, 09Г2С) для работы при низких температурах.
• Аустенитные коррозионностойкие стали (12Х18Н10Т) для агрессивных сред.
• Углеродистые конструкционные стали (Сталь 20) для общепромышленных трубопроводов.

Нормативная документация

• ГОСТ 17375-2001
• ГОСТ 30753-2001
• ОСТ 34-10-752-97
• А также технические условия, разработанные для конкретных проектов.

Технические параметры и доступные варианты

Точеные отводы характеризуются полным соответствием внутреннего диаметра присоединяемому трубопроводу, что минимизирует гидравлическое сопротивление. Изделия поставляются в диапазоне условных проходов от Ду50 до Ду1000. Основные углы поворота составляют 30, 45, 60 и 90 градусов. Рабочее давление определяется расчетом в зависимости от толщины стенки и свойств материала.
