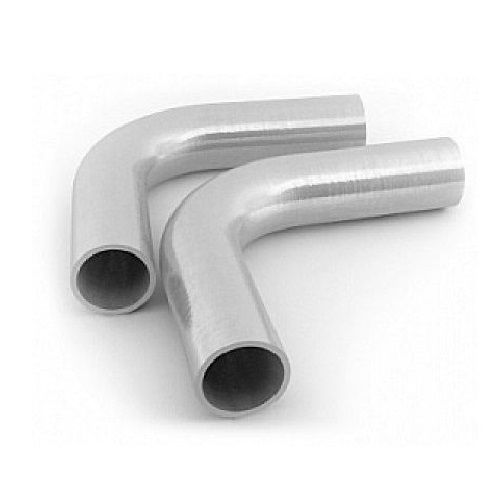

Гнутые отводы

Гнутые отводы применяются для изменения направления технологических трубопроводов под заданным углом. Изделия производятся методом холодного или горячего гнутья цельной трубы, что обеспечивает высокую прочность и плавность внутреннего канала для снижения гидравлического сопротивления.

Основные области применения

• Магистральные трубопроводы для транспортировки нефти, газа и продуктов их переработки.
• Технологические обвязки котельного и теплообменного оборудования на ТЭЦ и в котельных.
• Системы высокого давления в химическом и нефтехимическом производстве.
• Трубопроводы пара и горячей воды в промышленных инженерных сетях.
• Создание сложных трасс в системах гидравлики и пневматики станков.

Марки стали для изготовления

• Конструкционная углеродистая сталь 20 для общепромышленных сетей.
• Низколегированная сталь 09Г2С для работы при низких температурах.
• Коррозионностойкая сталь 12Х18Н10Т для агрессивных сред.
• Жаропрочная легированная сталь 15Х5М для высокотемпературных сред.

Нормативная документация

• ГОСТ 17375-2001 (Отводы крутоизогнутые сварные секционные).
• ГОСТ 22793-83 (Отводы гнутые холоднодеформированные).
• ГОСТ 11930.3-79 (Отводы гнутые горячедеформированные).
• ТУ 1468-020-39918642-2003 (Технические условия на изготовление).

Технические параметры и доступные варианты

Гнутые отводы характеризуются углом изгиба, радиусом гиба, условным проходом и толщиной стенки. Радиус гиба, как правило, составляет от 1.5 до 5 DN. Изделия поставляются с углами 30, 45, 60, 90 и 180 (калач).
