Тавровая хомутовая неподвижная опора

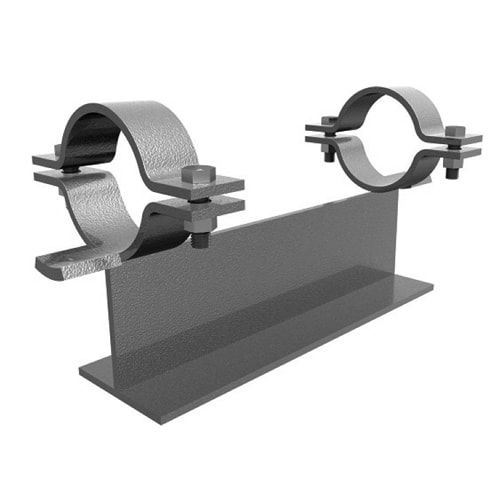

Тавровая хомутовая неподвижная опора применяется для жесткой фиксации трубопроводов в заданной точке пространства с целью восприятия осевых и поперечных усилий. Конструкция обеспечивает полное устранение линейных перемещений и поворотов участка трубы. Монтаж осуществляется посредством хомутового соединения на несущую тавровую балку, что гарантирует высокую надежность крепления.

Области применения

• Крепление магистральных и технологических трубопроводов на эстакадах и в тоннелях.
• Фиксация ответвлений в узловых точках тепловых сетей и систем водоснабжения.
• Жесткое закрепление труб в местах установки запорной арматуры или компенсаторов.
• Монтаж трубопроводов на промышленных предприятиях: ТЭЦ, химических и нефтеперерабатывающих заводах.

Типоразмеры и конструктивное исполнение

Основным типом является опора ТХ. Изделия различаются по условному проходу (Ду) крепежных хомутов и габаритным размерам тавровой опорной части. Конструкция рассчитана на работу с трубой, жестко зафиксированной в хомутах, и передачу нагрузки на строительные конструкции.

Нормативная документация

• ОСТ 36-146-88

Технические параметры и доступные варианты

Ключевые параметры включают условный проход, расчетную нагрузку, габариты и массу. Допустимая нагрузка определяется типом опоры и диаметром трубопровода.
