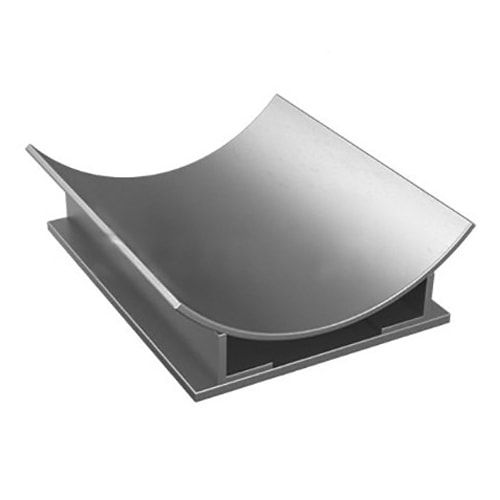

Сварные направляющие опоры

Сварные направляющие опоры применяются для фиксации трубопроводов в заданном направлении с возможностью линейного перемещения при температурных деформациях. Эти элементы воспринимают поперечные нагрузки и предотвращают боковой сдвиг, обеспечивая стабильность трассы. Конструкция предусматривает жесткое крепление к несущей конструкции и свободное скольжение трубы в продольном направлении.

Основные области применения

• Магистральные трубопроводы для нефти, газа и воды, где требуется компенсация продольных температурных расширений.
• Технологические трубопроводы ТЭС и АЭС, включая системы паропроводов и питательной воды.
• Промышленные трубопроводы в химическом и нефтехимическом производстве, работающие в условиях циклических температурных изменений.
• Трассы тепловых сетей для централизованного теплоснабжения и вентиляции.

Типы и марки материалов

Изготовление опор осуществляется из листового и сортового проката. Выбор марки стали определяется условиями эксплуатации трубопровода, включая температуру транспортируемой среды и агрессивность окружающей атмосферы.

• Углеродистые конструкционные стали (например, Сталь 20) для общепромышленных условий.
• Коррозионно-стойкие аустенитные стали (AISI 304) для агрессивных сред или пищевой промышленности.
• Низколегированные стали для работы при повышенных температурах.

Нормативная документация

Проектирование, изготовление и монтаж сварных направляющих опор регламентируется отраслевыми стандартами, устанавливающими требования к материалам, конструктивным размерам и методам контроля.

• СТО 79814898 130-2009

Технические параметры и доступные варианты

Ключевыми параметрами для подбора являются допустимая нагрузка, габаритные размеры, ход направляющей и тип сопряжения с трубой. Конструкция опоры должна соответствовать диаметру трубы и расчетным перемещениям.
