Корпусная хомутовая неподвижная опора

Корпусная хомутовая неподвижная опора применяется для жесткой фиксации трубопровода в заданной точке пространства, полностью исключая его линейные и угловые перемещения. Данный тип опор воспринимает все виды нагрузок и передает их на строительные конструкции или фундамент. Конструкция обеспечивает надежное защемление трубы для работы в условиях высоких температурных расширений, вибрационных и гидравлических нагрузок.

Области применения

• Фиксация ответственных участков магистральных и технологических трубопроводов.
• Крепление труб в узлах ввода в здания, на выходах из котлов или теплообменных аппаратов.
• Использование в системах теплоснабжения, пара и горячей воды на ТЭЦ и в котельных.
• Монтаж трубопроводов в химической и нефтеперерабатывающей промышленности, где требуется жесткое закрепление.
• Установка в качестве анкерных опор в компенсированных участках тепловых сетей.

Типоразмеры и исполнения

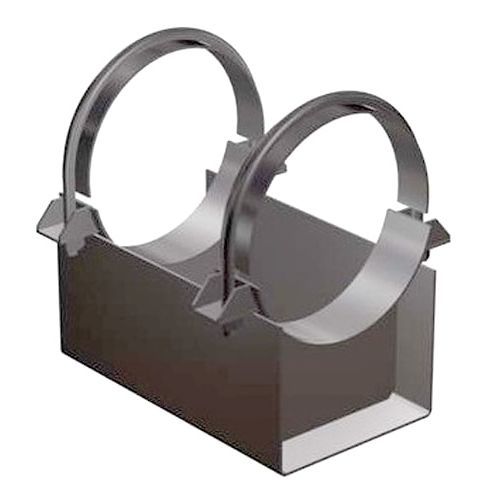

Опоры различаются по типоразмерам в зависимости от условного прохода (Ду) трубопровода и толщины его стенки. Основное исполнение обозначается маркой КХ. Конструктивно состоят из сварного корпуса, хомутов с тягами для обхвата трубы и опорной плиты для монтажа.

Нормативная документация

• ОСТ 36-146-88

Технические параметры и доступные варианты

Основные параметры включают условный диаметр трубопровода, расчетную нагрузку и рабочие температуры. Конструкция рассчитана на длительную работу при температуре транспортируемой среды до 450 C. Опоры изготавливаются из углеродистой или низколегированной стали.
