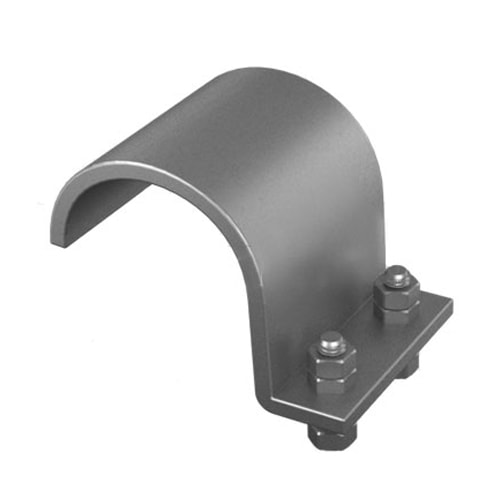

Скользящая опора с направляющей скобой

Не нашли нужный товар? Обратитесь с заявкой на наш электронный адрес: info@kastmiron.by
В наличии на складе все ГОСТ, ТУ, DIN! Изготавливаем и привозим под заказ Ваши размеры.

Фильтр товаров

Скользящая опора с направляющей скобой 14x0.17 мм Сталь 20 Л8-514.000

Сталь 20

от 1.21 р.

Скользящая опора с направляющей скобой 16x0.17 мм Сталь 20 Л8-514.000

Сталь 20

от 1.21 р.

Скользящая опора с направляющей скобой 18x0.19 мм Сталь 20 Л8-514.000

Сталь 20

от 1.21 р.

Скользящая опора с направляющей скобой 25x0.23 мм Сталь 20 Л8-514.000

Сталь 20

от 1.21 р.

Скользящая опора с направляющей скобой 28x0.23 мм Сталь 20 Л8-514.000

Сталь 20

от 1.21 р.

Скользящая опора с направляющей скобой 32x0.35 мм Сталь 20 Л8-514.000

Сталь 20

от 1.21 р.

Скользящая опора с направляющей скобой 38x0.36 мм Сталь 20 Л8-514.000

Сталь 20

от 1.21 р.

Скользящая опора с направляющей скобой 45x0.4 мм Сталь 20 Л8-514.000

Сталь 20

от 1.21 р.

Скользящая опора с направляющей скобой 14x0.17 мм Сталь 20 Л8-514.000

Сталь 20

от 10.00 р.

Скользящая опора с направляющей скобой 16x0.17 мм Сталь 20 Л8-514.000

Сталь 20

от 10.00 р.

Скользящая опора с направляющей скобой 18x0.19 мм Сталь 20 Л8-514.000

Сталь 20

от 10.00 р.

Скользящая опора с направляющей скобой 25x0.23 мм Сталь 20 Л8-514.000

Сталь 20

от 10.00 р.

Скользящая опора с направляющей скобой 28x0.23 мм Сталь 20 Л8-514.000

Сталь 20

от 10.00 р.

Скользящая опора с направляющей скобой 32x0.35 мм Сталь 20 Л8-514.000

Сталь 20

от 10.00 р.

Скользящая опора с направляющей скобой 38x0.36 мм Сталь 20 Л8-514.000

Сталь 20

от 10.00 р.

Скользящая опора с направляющей скобой 45x0.4 мм Сталь 20 Л8-514.000

Сталь 20

от 10.00 р.

Марки:

Сталь 20

ГОСТы:

Л8-514.000

Скользящая опора с направляющей скобой применяется для фиксации трубопроводов в горизонтальной плоскости с обеспечением возможности продольного перемещения. Данная конструкция воспринимает вертикальные нагрузки и предотвращает боковые смещения, компенсируя температурные расширения магистрали.

Области применения

Надземные и бесканальные прокладки тепловых сетей.
Магистральные трубопроводы на промышленных предприятиях химической и нефтегазовой отрасли.
Системы технологических трубопроводов ТЭЦ и котельных.
Участки с необходимостью жесткой поперечной фиксации при сохранении продольной подвижности.

Основные типы и исполнения

Конструкция определяется диаметром трубопровода и величиной расчетной нагрузки. Исполнения различаются по типу скользящей части (плоское основание, катковая тележка) и высоте направляющей скобы. Изготавливаются под конкретные условия монтажа.

Нормативная документация

Л8-514.000

Технические параметры и доступные варианты

Ключевыми параметрами для подбора являются условный диаметр трубопровода (Ду), расчетная нагрузка и рабочая температура среды. Конструкция изготавливается из углеродистой стали для стандартных условий.

Условный диаметр, Ду	Расчетная нагрузка, кН	Ход опоры, мм	Материал скобы	Тип основания
150	35	200	Сталь 20	Плоское
300	85	300	Сталь 20	Катковое
500	150	400	Сталь 20	Плоское

Часто задаваемые вопросы

Что такое Скользящая опора с направляющей скобой?

Это тип подвижной трубопроводной опоры, конструкция которой включает жесткую скобу для ограничения поперечного смещения, при этом позволяя трубе свободно перемещаться вдоль своей оси для компенсации температурных деформаций.

В чем ключевое отличие от бескронштейновой скользящей опоры?

Направляющая скоба обеспечивает жесткую боковую фиксацию, исключая возможность поперечного сдвига или вращения трубопровода, что критично на прямых протяженных участках.

Как подобрать опору по нагрузке?

Подбор осуществляется на основе расчета веса трубопровода с изоляцией и транспортируемой средой, с учетом коэффициента надежности по серии Л8-514.000.

Для каких температурных режимов предназначена опора из стали 20?

Конструкции из стали 20 рассчитаны для работы с температурой теплоносителя до 425C и монтажа в условиях наружной среды при температуре до -40C.
