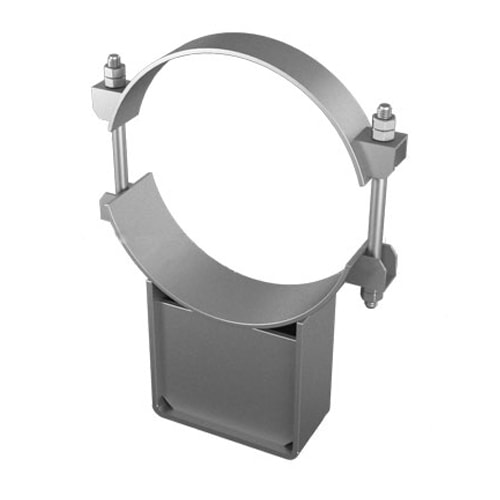

Скользящая бугельная опора

Скользящая бугельная опора применяется для фиксации и поддержки трубопроводов с возможностью продольного перемещения. Конструкция обеспечивает компенсацию температурных расширений и вибрационных нагрузок в системах теплоснабжения, технологических и магистральных трубопроводах. Основная функция восприятие вертикальных нагрузок при минимальном сопротивлении горизонтальному сдвигу.

Основные области применения

• Магистральные и распределительные сети теплоснабжения для компенсации температурных удлинений.
• Технологические трубопроводы химических и нефтеперерабатывающих производств.
• Системы паропроводов и конденсатопроводов на ТЭЦ и в котельных.
• Надземная и канальная прокладка трубопроводов, где требуются подвижные точки крепления.
• Компенсация сейсмических и вибрационных воздействий на промышленных объектах.

Типовые исполнения и марки

Конструктивное исполнение и марка опоры определяются условиями эксплуатации, такими как нагрузка, диаметр трубы и температура среды. Изделия различаются по материалу опорной части и типу бугеля.

• ББНХЛ с нижним башмаком, направляющим хомут-бугелем, для холодных линий.
• ББХЛ с нижним башмаком и хомут-бугелем, для горячих линий.
• БКНХЛ с корпусным башмаком, направляющим бугелем, для холодных линий.
• БКХЛ с корпусным башмаком и бугелем, для горячих линий.
• ТС-627000 типовое серийное исполнение по отраслевым стандартам.

Нормативная документация

Конструкция и производство скользящих бугельных опор регламентируются следующими стандартами:

• Серия 5.903-13 в.8-95
• ТУ 1468-002-92906955-2012

Технические параметры и доступные варианты

Ключевые параметры для подбора включают допустимую нагрузку, диаметр трубопровода, ход скольжения и климатическое исполнение. Конструкция рассчитана на длительную работу в заданном диапазоне температур.
