Проушины подвесок стальных трубопроводов

Проушины подвесок стальных трубопроводов применяются для создания точек крепления трубопроводных систем к строительным конструкциям. Эти элементы представляют собой стальные пластины или кронштейны с отверстием, предназначенные для соединения с тягами, шпильками или другими элементами подвесной системы. Их основная функция восприятие и передача нагрузок от веса трубопровода, изоляции и рабочей среды на несущие конструкции.

Область применения

• Крепление технологических трубопроводов в химической и нефтеперерабатывающей промышленности.
• Монтаж систем отопления, вентиляции и кондиционирования (ОВиК) в промышленных зданиях.
• Подвеска паропроводов и трубопроводов горячего водоснабжения в котельных и тепловых пунктах.
• Фиксация магистральных трубопроводов на эстакадах и в тоннелях.
• Организация подвесных систем для технологических линий в машиностроении и металлургии.

Марки стали

• 09Г2С
• 12Х18Н10Т
• 12ХМ
• Сталь 20
• Сталь 3

Нормативная документация

• МН 3963-62

Технические параметры и доступные варианты

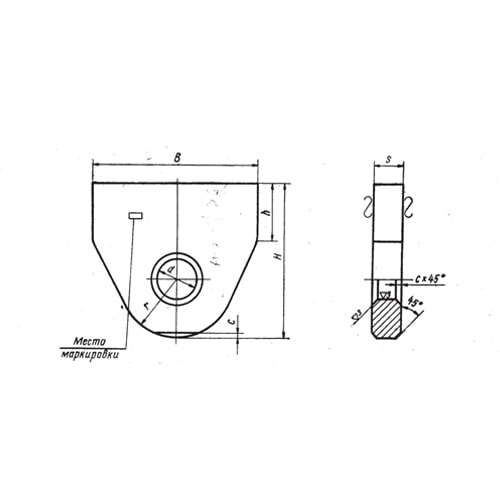

Конструкция и размеры проушин определяются расчетной нагрузкой, диаметром трубопровода и условиями эксплуатации. Ключевыми параметрами являются толщина металла, диаметр монтажного отверстия, а также ширина и высота элемента. Выбор марки стали зависит от агрессивности среды и температурного режима.
