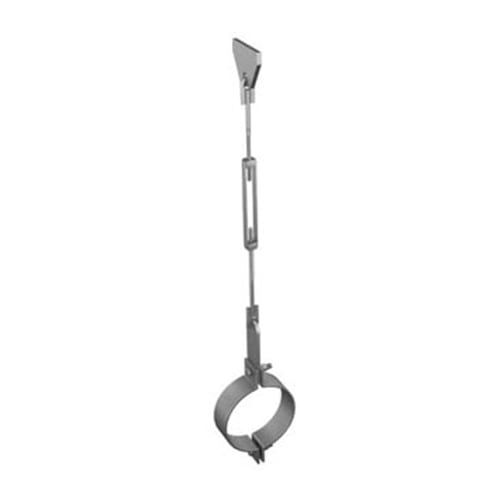

Жесткие подвески горизонтальных трубопроводов

Жесткие подвески горизонтальных трубопроводов применяются для фиксированного крепления трубопроводных линий к строительным конструкциям. Эти элементы воспринимают вертикальные нагрузки от веса трубы, изоляции и транспортируемой среды, исключая перемещение оси трубопровода в точке подвеса. Конструкция обеспечивает надежную статическую фиксацию, что критично для систем с жесткими требованиями к пространственному положению.

Основные области применения

• Крепление технологических трубопроводов в цехах химических и нефтеперерабатывающих заводов.
• Фиксация паропроводов и трубопроводов питательной воды на тепловых электростанциях.
• Монтаж магистральных трубопроводов в тоннелях и на эстакадах промышленных предприятий.
• Обеспечение неподвижных опорных точек в системах вентиляции и пневмотранспорта.
• Крепление трубных трасс к перекрытиям и колоннам в машиностроительных цехах.

Типовые исполнения

Изделия различаются по грузоподъемности, конструкции хомута и способу крепления к балке. В номенклатуре представлены подвески с одно- и двухболтовыми хомутами, а также варианты для крепления к нижнему поясу балки или ее боковой грани. Конкретное исполнение подбирается по расчетной нагрузке и конфигурации несущих конструкций.

Нормативная документация

• Серия 5.903-13 в.6-95

Технические параметры и доступные варианты

Ключевыми параметрами для выбора являются номинальная нагрузка, диаметр трубопровода и тип присоединительного узла. Конструкция изготавливается из углеродистой стали с антикоррозионным покрытием. Допустимые нагрузки нормированы для обеспечения долговечности крепления при циклических температурных воздействиях.
