Вилки для подвесок трубопроводов ТЭС и АЭС

Не нашли нужный товар? Обратитесь с заявкой на наш электронный адрес: info@kastmiron.by
В наличии на складе все ГОСТ, ТУ, DIN! Изготавливаем и привозим под заказ Ваши размеры.

Фильтр товаров

Вилки для подвесок трубопроводов ТЭС и АЭС 22x60x0.36 мм 09Г2С ОСТ 24.125.102-01

09Г2С

от 0.99 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 22x60x0.36 мм 12Х18Н10Т ОСТ 24.125.102-01

12Х18Н10Т

от 8.82 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 22x60x0.36 мм Сталь 20 ОСТ 24.125.102-01

Сталь 20

от 1.21 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 22x60x0.36 мм Сталь 3 ОСТ 24.125.102-01

Сталь 3

от 1.09 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 28x75x0.73 мм 09Г2С ОСТ 24.125.102-01

09Г2С

от 0.99 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 28x75x0.73 мм 12Х18Н10Т ОСТ 24.125.102-01

12Х18Н10Т

от 8.82 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 28x75x0.73 мм Сталь 20 ОСТ 24.125.102-01

Сталь 20

от 1.21 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 28x75x0.73 мм Сталь 3 ОСТ 24.125.102-01

Сталь 3

от 1.09 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 32x85x1.18 мм 09Г2С ОСТ 24.125.102-01

09Г2С

от 0.99 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 32x85x1.18 мм 12Х18Н10Т ОСТ 24.125.102-01

12Х18Н10Т

от 8.82 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 32x85x1.18 мм Сталь 20 ОСТ 24.125.102-01

Сталь 20

от 1.21 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 32x85x1.18 мм Сталь 3 ОСТ 24.125.102-01

Сталь 3

от 1.09 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 40x100x2.09 мм 09Г2С ОСТ 24.125.102-01

09Г2С

от 0.99 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 40x100x2.09 мм 12Х18Н10Т ОСТ 24.125.102-01

12Х18Н10Т

от 8.82 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 40x100x2.09 мм Сталь 20 ОСТ 24.125.102-01

Сталь 20

от 1.21 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 40x100x2.09 мм Сталь 3 ОСТ 24.125.102-01

Сталь 3

от 1.09 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 45x125x3.49 мм 09Г2С ОСТ 24.125.102-01

09Г2С

от 0.99 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 45x125x3.49 мм 12Х18Н10Т ОСТ 24.125.102-01

12Х18Н10Т

от 8.82 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 45x125x3.49 мм Сталь 20 ОСТ 24.125.102-01

Сталь 20

от 1.21 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 45x125x3.49 мм Сталь 3 ОСТ 24.125.102-01

Сталь 3

от 1.09 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 55x155x5.88 мм 09Г2С ОСТ 24.125.102-01

09Г2С

от 0.99 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 55x155x5.88 мм 12Х18Н10Т ОСТ 24.125.102-01

12Х18Н10Т

от 8.82 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 55x155x5.88 мм Сталь 20 ОСТ 24.125.102-01

Сталь 20

от 1.21 р.

Вилки для подвесок трубопроводов ТЭС и АЭС 55x155x5.88 мм Сталь 3 ОСТ 24.125.102-01

Сталь 3

от 1.09 р.

Марки:

09Г2С, 12Х18Н10Т, Сталь 20, Сталь 3

ГОСТы:

ОСТ 24.125.102-01

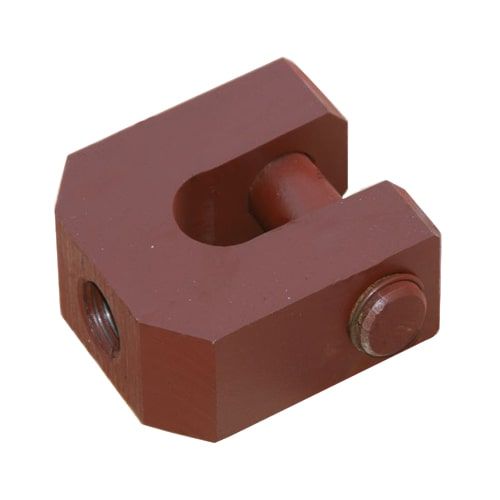

Вилки для подвесок трубопроводов ТЭС и АЭС применяются для соединения тяг подвесок с несущими конструкциями в опорно-подвесных системах. Эти элементы воспринимают статические и динамические нагрузки от веса трубопровода, температурных перемещений и вибраций. Конструкция обеспечивает шарнирное соединение, необходимое для компенсации теплового расширения магистралей в условиях высоких температур и давлений.

Основные области применения

Крепление паропроводов и трубопроводов питательной воды на тепловых электростанциях.
Монтаж систем трубопроводов второго и третьего контуров на атомных электростанциях.
Подвеска технологических трубопроводов в котельных и энергоблоках.
Обустройство опорно-подвесных систем для магистралей с большими температурными перемещениями.

Марки стали

09Г2С
12Х18Н10Т
Сталь 20
Сталь 3

Нормативная документация

ОСТ 24.125.102-01

Технические параметры и доступные варианты

Конструктивные параметры вилок определяются расчетной нагрузкой, диаметром цапфы тяги и требованиями к материалу. Изделия изготавливаются методом сварки или ковки с последующей механической обработкой посадочных отверстий и поверхностей.

Типоразмер	Расчетная нагрузка, кН	Диаметр цапфы тяги, мм	Материал	Масса, кг
ВП-1	16	30	Сталь 3	2.1
ВП-2	40	45	09Г2С	5.8
ВП-3	100	70	12Х18Н10Т	15.3

Часто задаваемые вопросы

Что такое Вилки для подвесок трубопроводов ТЭС и АЭС?

Это ответственные сборочные единицы опорно-подвесной системы, предназначенные для шарнирного соединения несущих тяг с конструкциями здания или специальными фермами.

Как подбирается марка стали для вилок?

Выбор материала зависит от рабочей среды, температуры и расчетных нагрузок: углеродистые стали для умеренных условий, низколегированные для повышенных нагрузок, коррозионно-стойкие для агрессивных сред АЭС.

Какие нагрузки воспринимает вилка в подвеске?

Элемент работает на растяжение и изгиб, передавая вес трубопровода, усилие от теплового расширения и динамические вибрационные нагрузки на строительные конструкции.

Почему для вилок важен стандарт ОСТ 24.125.102-01?

Данный отраслевой стандарт устанавливает технические требования к конструкции, материалам, методам контроля и испытаний для обеспечения надежности в энергетических установках.
