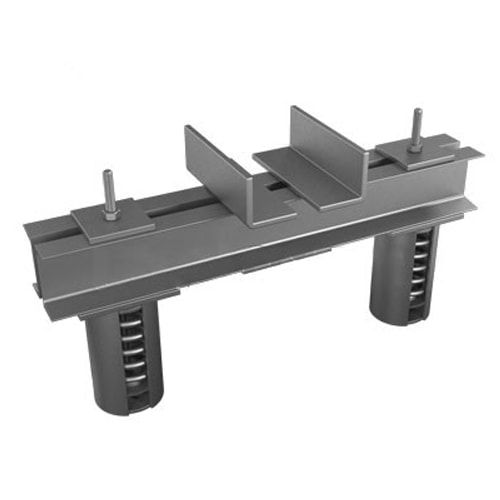

Пружинная приварная подвеска на опорной балке

Пружинная приварная подвеска на опорной балке применяется для компенсации вертикальных перемещений трубопроводов в системах теплоснабжения, технологических линиях и паропроводах. Конструкция обеспечивает регулируемую упругую поддержку, воспринимая вес трубы и динамические нагрузки. Монтаж осуществляется путем приварки к несущим строительным конструкциям через опорную балку, что обеспечивает высокую надежность крепления.

Основные области применения

• Магистральные и внутриплощадочные трубопроводы тепловых сетей.
• Технологические трубопроводы ТЭЦ и атомных станций.
• Паропроводы высокого давления в промышленных котельных.
• Системы с компенсаторами, требующие подвижного крепления.
• Трассы, проходящие в зонах с расчетными сейсмическими воздействиями.

Материальное исполнение

Основные детали подвески, включая корпус, тягу и опорную балку, изготавливаются из конструкционной углеродистой стали. Для ответственных узлов применяется Сталь 20, обеспечивающая необходимую прочность и свариваемость в условиях переменных нагрузок.

Нормативная документация

• ОСТ 24.125.126-01

Технические параметры и доступные варианты

Подвески различаются по грузоподъемности, величине рабочего хода и типоразмеру пружины. Выбор модели определяется расчетной нагрузкой, характером и величиной ожидаемых перемещений трубопровода. Конструкция позволяет регулировать монтажную высоту в определенном диапазоне.
