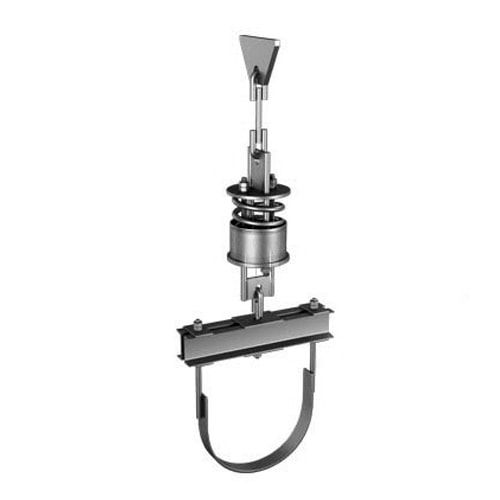

Пружинная подвеска горизонтальных трубопроводов

Пружинная подвеска горизонтальных трубопроводов применяется для компенсации вертикальных перемещений трубопроводных систем. Данные опорно-подвесные устройства обеспечивают поддержку труб с переменной нагрузкой, поглощая тепловые расширения, вибрации и сейсмические воздействия. Конструкция основана на использовании цилиндрических винтовых пружин, работающих на сжатие.

Области применения

• Магистральные и технологические трубопроводы ТЭС и АЭС.
• Сети теплоснабжения и паропроводы в котельных.
• Технологические линии химических и нефтеперерабатывающих заводов.
• Системы вентиляции и дымоудаления с подвесными воздуховодами.
• Компенсация просадок в конструкциях эстакад и надземных переходов.

Типовые исполнения

Изделия различаются по грузоподъемности, ходу пружины и типу крепления. Основные типы включают подвески с постоянной и переменной жесткостью, а также с верхним или нижним подвесом. Конкретные варианты обозначаются индексами, например:

• ТС-685000
• ТС-687000
• ТС-688000
• ТС-689000
• ТС-690000

Нормативная документация

• Серия 5.903-13 в.6-95

Технические параметры и доступные варианты

Ключевыми параметрами для подбора являются номинальная нагрузка, рабочий ход пружины и конструктивная высота в свободном и рабочем состоянии. Допустимая нагрузка варьируется в широком диапазоне для различных диаметров и условий прокладки труб.
