Плавник с накладкой

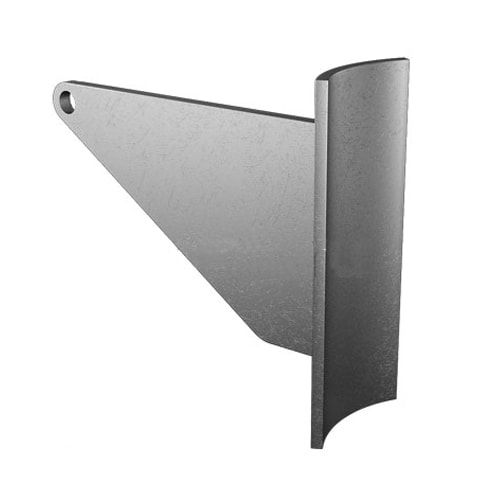

Плавник с накладкой применяется для усиления зоны крепления опорных элементов к трубопроводу. Данная конструкция предотвращает местную деформацию трубы под сосредоточенной нагрузкой, распределяя усилие по большей площади поверхности. Изделие монтируется методом приварки и служит для повышения надежности и долговечности опорно-подвесной системы.

Область применения

• Крепление катковых, скользящих и неподвижных опор к магистральным и технологическим трубопроводам.
• Усиление труб в узлах подвески пружинных и жестких подвесов на энергетических объектах.
• Монтаж опорных конструкций на трубопроводах большого диаметра в нефтехимической промышленности.
• Установка на трубах, работающих при повышенных температурах и механических нагрузках.

Материалы изготовления

• Коррозионно-стойкая сталь AISI 304 для агрессивных сред.
• Углеродистая сталь марки 20 для общепромышленных условий.

Нормативная документация

• ОСТ 34-10-734-93

Технические параметры и доступные варианты

Конструктивные параметры плавника с накладкой определяются диаметром трубопровода и расчетной нагрузкой. Ключевые размеры включают высоту и длину плавника, толщину накладки, а также радиус кривизны по трубе.
