Пружинный стальной блок

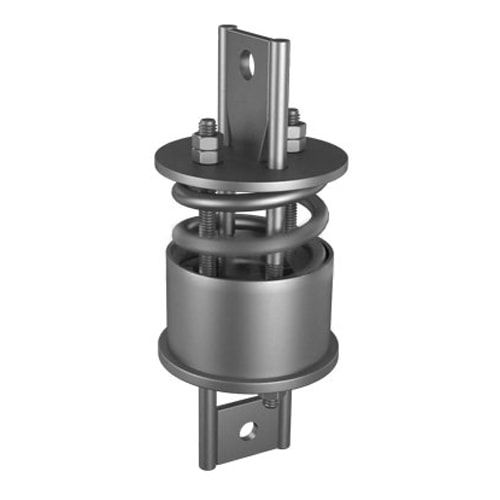

Пружинный стальной блок применяется для компенсации вертикальных перемещений трубопроводов и оборудования в опорно-подвесных системах. Он представляет собой сборочную единицу, состоящую из цилиндрических винтовых пружин, установленных в стальном каркасе с направляющими элементами. Устройство обеспечивает постоянную реакцию опоры при тепловом расширении, вибрационных нагрузках и осадке фундаментов.

Области применения

• Магистральные и технологические трубопроводы тепловых электростанций и котельных.
• Трубные системы парогенераторов, турбин и теплообменного оборудования.
• Подвеска технологических коммуникаций на промышленных предприятиях химической и нефтегазовой отрасли.
• Опорные узлы для воздуховодов и газоходов с переменными температурными режимами.
• Защита оборудования от статических и динамических нагрузок в условиях сейсмической активности.

Марки стали и типовые исполнения

Основными материалами для каркаса и ответственных деталей служат конструкционные и пружинные стали. Типовые марки включают Сталь 20, Т26, ТС-685000 и ТС-686000. Конкретный выбор определяется расчетной нагрузкой, рабочим ходом пружины и требованиями к коррозионной стойкости в заданных условиях эксплуатации.

Нормативная документация

• Серия 5.903-13 в.6-95
• Серия 4.903-10 в.6
• ОСТ 34-10-743-93
• Л8-524.000

Технические параметры и доступные варианты

Ключевыми характеристиками пружинного стального блока являются грузоподъемность, рабочий ход, жесткость пружины и габаритные размеры каркаса. Блоки поставляются в стандартных типоразмерах, соответствующих сериям рабочих чертежей.
