Пружинный блок для опор трубопроводов

Пружинный блок для опор трубопроводов представляет собой сборочную единицу, предназначенную для компенсации вертикальных перемещений трубопроводов и оборудования. Он обеспечивает постоянную нагрузку на несущую конструкцию, исключая передачу дополнительных напряжений на присоединительные узлы. Блоки применяются на участках с температурными деформациями, вибрацией или осадкой фундаментов.

Основные области применения

• Компенсация вертикальных перемещений в технологических трубопроводах ТЭС и АЭС.
• Подвеска и опора паропроводов, газоходов и дымовых труб в условиях теплового расширения.
• Крепление трубопроводов на эстакадах и в тоннелях, где возможна неравномерная осадка опорных конструкций.
• Изоляция вибрации от насосного и компрессорного оборудования в магистральных и промышленных трубопроводах.
• Поддержка технологических линий в химической и нефтеперерабатывающей промышленности.

Материальное исполнение

Основным материалом для силовых элементов и корпусных деталей является конструкционная углеродистая сталь. Для ответственных узлов применяется сталь марки 20, обеспечивающая необходимую прочность и свариваемость в условиях длительных статических и динамических нагрузок.

Нормативная документация

• ОСТ 24.125.166-01
• ОСТ 108.275.69-80

Технические параметры и доступные варианты

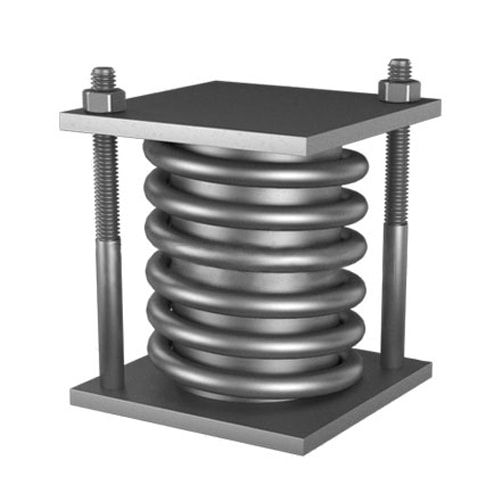

Ключевыми характеристиками пружинных блоков являются номинальная нагрузка, величина рабочего хода и жесткость пружинного элемента. Конструкция включает верхнюю и нижнюю опорные плиты, центральную шпильку для регулировки и стяжные болты. Блоки поставляются в зафиксированном состоянии с транспортными стопорами.
