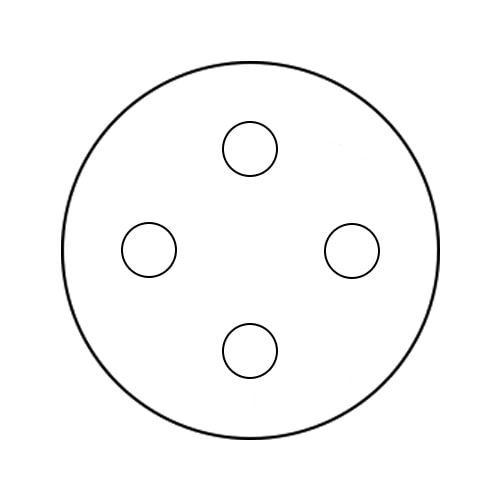

Диск для пружинного блока

Диск для пружинного блока применяется для передачи нагрузки от трубопровода на пружинные опоры через сферическую поверхность. Этот элемент обеспечивает качание и поворот опоры, компенсируя температурные перемещения магистрали. Конструкция диска рассчитана на высокие статические и динамические нагрузки в системах тепловых и атомных электростанций, нефтехимических производств.

Основные области применения

• Компенсация вертикальных и горизонтальных перемещений на пружинных опорах трубопроводов ТЭС и АЭС.
• Обеспечение подвижности ответственных технологических трубопроводов на нефтеперерабатывающих заводах.
• Монтаж паропроводов и трубопроводов высокого давления в котельных установках.
• Использование в системах, где требуется точное распределение нагрузки на пружинный элемент.

Материалы изготовления

Диски производятся из конструкционных и пружинных сталей, выбор которых зависит от рабочей среды и нагрузок. Основные марки включают 09Г2С, 12Х18Н10Т, 12ХМ, 60С2А, Сталь 20, Сталь 3. Для агрессивных сред применяются коррозионностойкие стали, для высоких нагрузок пружинные.

Нормативная документация

• ОСТ 34-10-743-93
• ОСТ 34-10-745-93

Технические параметры и доступные варианты

Геометрические параметры и допуски дисков регламентируются отраслевыми стандартами. Ключевыми характеристиками являются диаметр, радиус сферической поверхности, толщина и диаметр монтажного отверстия. Поставка дисков для пружинного блока осуществляется в соответствии с типоразмерным рядом опор.
