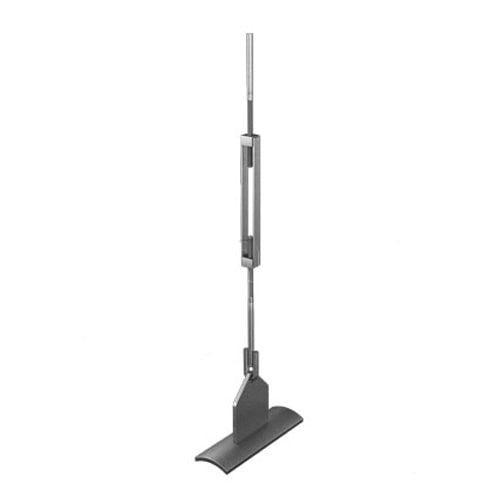

Приварной блок подвески для горизонтальных трубопроводов

Приварной блок подвески для горизонтальных трубопроводов представляет собой несущий элемент опорно-подвесной системы, предназначенный для монтажа на строительные конструкции методом сварки. Он служит точкой крепления подвесок, обеспечивающих поддержку и компенсацию тепловых перемещений трубопроводов в горизонтальной плоскости. Конструкция блока рассчитана на восприятие значительных статических и динамических нагрузок.

Основные области применения

• Крепление технологических трубопроводов в химической и нефтеперерабатывающей промышленности.
• Монтаж систем энергоснабжения, включая паропроводы и трубопроводы теплоносителя на ТЭЦ и АЭС.
• Обустройство инженерных коммуникаций в цехах машиностроительных и металлургических предприятий.
• Фиксация трубопроводов в вентиляционных и пневмотранспортных системах.

Материалы исполнения

• Нержавеющая сталь AISI 304 для агрессивных сред или требований к коррозионной стойкости.
• Углеродистая сталь марки 20 для общепромышленного применения в стандартных условиях.

Нормативная документация

• ОСТ 34-10-724-93

Технические параметры и доступные варианты

Конструктивные параметры блока определяются проектными нагрузками и диаметром трубопровода. Ключевыми характеристиками являются грузоподъемность, размеры монтажной платформы и диаметр отверстия для крепежа подвески.
