Катковый пружинный блок

Не нашли нужный товар? Обратитесь с заявкой на наш электронный адрес: info@kastmiron.by
В наличии на складе все ГОСТ, ТУ, DIN! Изготавливаем и привозим под заказ Ваши размеры.

Фильтр товаров

Катковый пружинный блок 1190x188x36 мм Сталь 20 Л8-144.000

Сталь 20

от 1.21 р.

Катковый пружинный блок 1190x36 мм Сталь 20 ОСТ 34-10-612-93

Сталь 20

от 1.21 р.

Катковый пружинный блок 1666x201x44 мм Сталь 20 Л8-144.000

Сталь 20

от 1.21 р.

Катковый пружинный блок 1666x44 мм Сталь 20 ОСТ 34-10-612-93

Сталь 20

от 1.21 р.

Катковый пружинный блок 2005x226x46 мм Сталь 20 Л8-144.000

Сталь 20

от 1.21 р.

Катковый пружинный блок 2006x45 мм Сталь 20 ОСТ 34-10-612-93

Сталь 20

от 1.21 р.

Катковый пружинный блок 2686x221x70 мм Сталь 20 Л8-144.000

Сталь 20

от 1.21 р.

Катковый пружинный блок 2686x70 мм Сталь 20 ОСТ 34-10-612-93

Сталь 20

от 1.21 р.

Катковый пружинный блок 3325x277x81 мм Сталь 20 Л8-144.000

Сталь 20

от 1.21 р.

Катковый пружинный блок 3325x81 мм Сталь 20 ОСТ 34-10-612-93

Сталь 20

от 1.21 р.

Катковый пружинный блок 4080x289x97 мм Сталь 20 Л8-144.000

Сталь 20

от 1.21 р.

Катковый пружинный блок 4080x97 мм Сталь 20 ОСТ 34-10-612-93

Сталь 20

от 1.21 р.

Катковый пружинный блок 4953x100 мм Сталь 20 ОСТ 34-10-612-93

Сталь 20

от 1.21 р.

Катковый пружинный блок 4955x304x100 мм Сталь 20 Л8-144.000

Сталь 20

от 1.21 р.

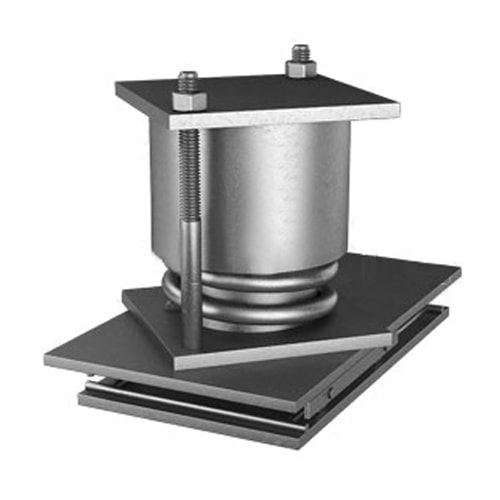

Катковый пружинный блок 537x166x34 мм Сталь 20 Л8-144.000

Сталь 20

от 1.21 р.

Катковый пружинный блок 537x34 мм Сталь 20 ОСТ 34-10-612-93

Сталь 20

от 1.21 р.

Катковый пружинный блок 5960x110 мм Сталь 20 ОСТ 34-10-612-93

Сталь 20

от 1.21 р.

Катковый пружинный блок 5960x284x110 мм Сталь 20 Л8-144.000

Сталь 20

от 1.21 р.

Катковый пружинный блок 816x177x35 мм Сталь 20 Л8-144.000

Сталь 20

от 1.21 р.

Катковый пружинный блок 816x35 мм Сталь 20 ОСТ 34-10-612-93

Сталь 20

от 1.21 р.

Марки:

Сталь 20

ГОСТы:

Л8-144.000, ОСТ 34-10-612-93

Катковый пружинный блок применяется для создания подвижных опор трубопроводов с вертикальной компенсацией тепловых перемещений. Данный узел объединяет катковую тележку для обеспечения продольного хода и пружинный элемент для восприятия весовой нагрузки с возможностью вертикального смещения. Конструкция предназначена для монтажа на металлические опорные конструкции в системах тепловых и атомных электростанций, технологических трубопроводов нефтехимических предприятий и магистральных сетей.

Основные области применения

Подвижные опоры технологических трубопроводов на ТЭС и АЭС.
Магистральные трубопроводы в условиях переменных весовых нагрузок.
Системы с компенсацией вертикальных термических перемещений в химической и нефтеперерабатывающей промышленности.
Трассы, требующие одновременного продольного хода и демпфирования вибраций.

Материальное исполнение

Основные детали, включая раму, кронштейны и элементы катковой тележки, изготавливаются из конструкционной углеродистой стали. Для ответственных силовых элементов, таких как оси катков, применяется сталь 20, обеспечивающая необходимую прочность и износостойкость при циклических нагрузках.

Нормативная документация

Л8-144.000
ОСТ 34-10-612-93

Технические параметры и доступные варианты

Блоки характеризуются грузоподъёмностью, величиной вертикального хода пружины и допустимым продольным перемещением катковой части. Конкретные параметры определяются типоразмером и расчётными нагрузками для конкретной трассы.

Грузоподъёмность, т	Вертикальный ход пружины, мм	Ход катка, мм	Количество катков, шт.	Материал катка
4.0	40	200	2	Сталь 45
10.0	60	300	4	Сталь 45Х
25.0	80	400	4	Сталь 40Х

Часто задаваемые вопросы

Что такое Катковый пружинный блок?

Это комбинированный опорный узел, который представляет собой катковую тележку, смонтированную на пружинный элемент, предназначенный для поддержки трубопровода с компенсацией вертикальных и продольных перемещений.

В чём ключевое отличие от обычной катковой опоры?

Основное отличие заключается в наличии пружинного модуля, который позволяет опоре перемещаться вертикально, гася переменные весовые нагрузки и вибрации, в то время как катки обеспечивают продольное движение.

Какие нагрузки рассчитываются при подборе блока?

При подборе учитывается вертикальная весовая нагрузка от трубопровода с изоляцией и средой, величина теплового перемещения по осям, а также динамические составляющие от вибрации оборудования.

Где применяются эти блоки чаще всего?

Данные блоки преимущественно используются в энергетике на трубопроводах тепловых и атомных электростанций, а также на технологических линиях нефтехимических комплексов с повышенными требованиями к компенсации перемещений.
