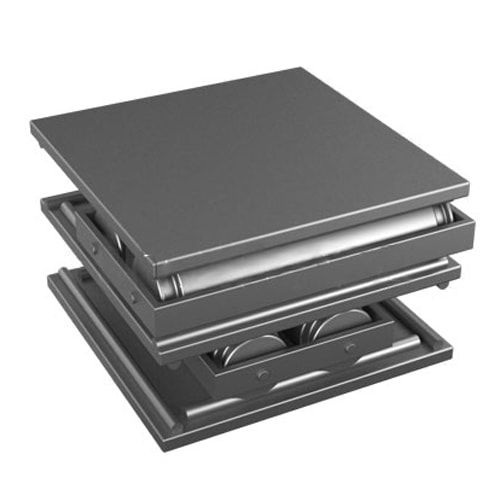

Катковый блок для опор трубопроводов

Катковый блок для опор трубопроводов применяется для обеспечения линейного перемещения трубопровода в опорных конструкциях. Он представляет собой сборочную единицу, состоящую из рамы, оси и одного или нескольких катков, предназначенную для компенсации температурных расширений и сейсмических смещений. Устройство минимизирует силу трения скольжения, снижая нагрузку на неподвижные опоры и сам трубопровод.

Основные области применения

• Магистральные и технологические трубопроводы в нефтегазовой и химической промышленности.
• Тепловые сети и системы теплоснабжения для компенсации теплового удлинения.
• Энергетические объекты, включая трубопроводы пара и воды на ТЭЦ и АЭС.
• Компенсирующие опоры в системах вентиляции и дымоудаления.
• Опорные конструкции технологических трубопроводов на промышленных предприятиях.

Материальное исполнение

Основным материалом для изготовления несущих элементов каткового блока является углеродистая сталь, например, Сталь 20. Данная марка обеспечивает необходимую прочность и свариваемость для работы в условиях знакопеременных нагрузок. Катки могут изготавливаться из аналогичной стали или оснащаться подшипниками качения для снижения сопротивления перемещению.

Нормативная документация

• ОСТ 108.275.45-80
• ОСТ 24.125.163-01

Технические параметры и доступные варианты

Конструкция и грузоподъемность каткового блока определяются расчетной нагрузкой от трубопровода и требуемой величиной перемещения. Ключевыми параметрами являются максимальная вертикальная нагрузка, допустимый ход качения, ширина опорной поверхности и количество катков. Блоки поставляются в стандартном исполнении и могут быть адаптированы под конкретные монтажные условия.
