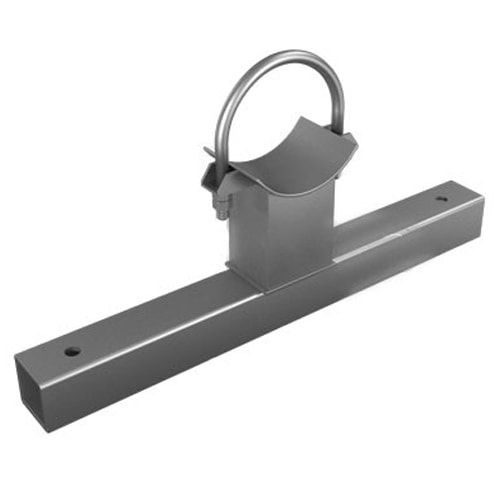

Хомутовый блок с опорной балкой для подвесок трубопроводов

Хомутовый блок с опорной балкой для подвесок трубопроводов представляет собой несущий элемент подвесной системы, предназначенный для фиксации трубопроводов на технологических эстакадах и перекрытиях. Конструкция объединяет силовой хомут и несущую балку, что обеспечивает восприятие вертикальных нагрузок и частично компенсирует температурные перемещения. Изделие применяется для жесткого или направляющего подвешивания трубопроводов в условиях ограниченного монтажного пространства.

Основные области применения

• Крепление технологических трубопроводов на химических и нефтеперерабатывающих заводах.
• Подвеска магистральных трубопроводов тепловых сетей и энергоблоков на ТЭЦ и АЭС.
• Монтаж трубных систем вентиляции и пневмотранспорта в промышленных цехах.
• Фиксация технологических линий в судостроении и авиационной промышленности.
• Обустройство подвесных коммуникаций в горнодобывающей отрасли.

Марки стали для изготовления

• Конструкционные стали общего назначения: ВСт3пс2, Сталь 20.
• Легированные стали для ответственных конструкций: 30Х3МФ, 40ХМФА.

Нормативная документация

• ОСТ 108.275.54-80
• ОСТ 108.275.55-80
• ОСТ 108.275.66-80

Технические параметры и доступные варианты

Конструктивные параметры блока определяются диаметром трубопровода, расчетной нагрузкой и типом подвески. Балка изготавливается из горячекатаного или гнутого профиля. Хомут может иметь различную конфигурацию зажима для обеспечения требуемой степени свободы трубопровода.
