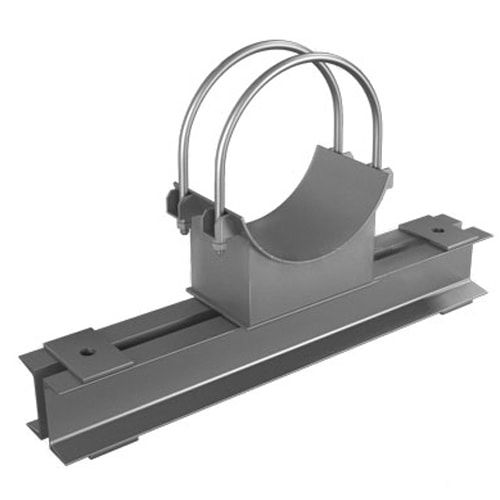

Хомутовый блок с опорной балкой

Хомутовый блок с опорной балкой применяется для создания неподвижных опорных узлов в трубопроводных системах. Конструкция объединяет хомут для фиксации трубы и силовую балку, передающую нагрузку на строительные конструкции или фундамент. Данное решение обеспечивает жесткое крепление, воспринимающее вес, температурные расширения и динамические воздействия.

Основные области применения

• Крепление магистральных и технологических трубопроводов в энергетике и нефтегазовой отрасли.
• Фиксация труб в системах теплоснабжения и котельных установках.
• Монтаж технологических линий на химических и промышленных предприятиях.
• Создание опорных узлов для труб большого диаметра на эстакадах и в тоннелях.
• Обеспечение неподвижности критичных участков трубопровода в зонах компенсаторов и ответвлений.

Материал изготовления

Базовым материалом для производства является конструкционная углеродистая сталь, например, Сталь 20. Данная марка обеспечивает необходимую прочность и свариваемость для эксплуатации в широком диапазоне промышленных условий.

Нормативная документация

• ОСТ 108.275.67-80

Технические параметры и доступные варианты

Конфигурация и размеры блока определяются диаметром трубопровода, расчетными нагрузками и условиями монтажа. Ключевыми параметрами являются грузоподъемность, тип хомута (цельный или разъемный) и способ крепления балки.
