Блок подвески с траверсой 14.7x1025x2.9 мм Сталь 20 ОСТ 34-10-732-93

Сталь 20

от 1.21 р.

Блок подвески с траверсой 23.5x1030x5.4 мм Сталь 20 ОСТ 34-10-732-93

Сталь 20

от 1.21 р.

Блок подвески с траверсой 33.3x1040x8.8 мм Сталь 20 ОСТ 34-10-732-93

Сталь 20

от 1.21 р.

Блок подвески с траверсой 4.4x1025x2.6 мм Сталь 20 ОСТ 34-10-732-93

Сталь 20

от 1.21 р.

Блок подвески с траверсой 53.9x1045x12.8 мм Сталь 20 ОСТ 34-10-732-93

Сталь 20

от 1.21 р.

Блок подвески с траверсой 78.4x1055x20 мм Сталь 20 ОСТ 34-10-732-93

Сталь 20

от 1.21 р.

Марки:

Сталь 20

ГОСТы:

ОСТ 34-10-732-93

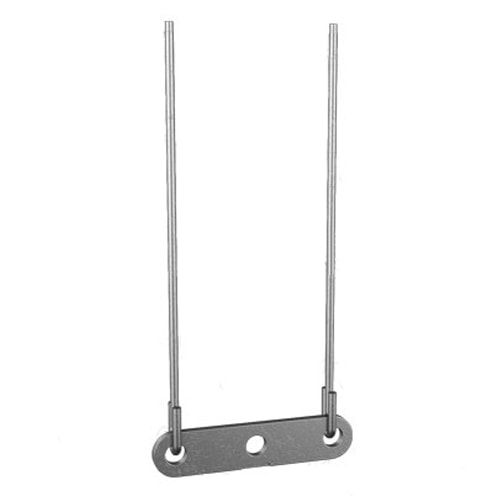

Блок подвески с траверсой применяется для фиксации и подвешивания трубопроводов в опорно-подвесных системах. Конструкция включает траверсу, которая обеспечивает распределение нагрузки и повышает устойчивость узла крепления. Изделие предназначено для эксплуатации в условиях статических и динамических нагрузок, включая температурные расширения труб.

Основные области применения

Крепление технологических трубопроводов на химических и нефтеперерабатывающих заводах.
Монтаж паропроводов и трубных систем котельных установок.
Фиксация инженерных коммуникаций в энергетике, включая АЭС и ТЭЦ.
Подвеска труб в системах вентиляции и пневмотранспорта на промышленных объектах.

Материалы изготовления

Основным материалом для производства является конструкционная углеродистая сталь. Для ответственных узлов применяется Сталь 20, обеспечивающая необходимую прочность и свариваемость. Материал подходит для эксплуатации в неагрессивных средах и при стандартных промышленных температурах.

Нормативная документация

ОСТ 34-10-732-93

Технические параметры и доступные варианты

Конструктивные параметры блока определяются расчетной нагрузкой и диаметром трубопровода. Ключевыми характеристиками являются грузоподъемность, размеры траверсы и тип резьбовых элементов. Изделия поставляются в стандартном исполнении, возможна обработка антикоррозионными покрытиями.

Номинальная нагрузка, кН	Диапазон диаметров труб, мм	Длина траверсы, мм	Резьба шпильки	Масса, кг
16	57-159	200	М24	4.2
25	159-325	280	М30	7.8
40	325-530	360	М36	12.5

Часто задаваемые вопросы

Что такое Блок подвески с траверсой?

Это сборочный узел опорно-подвесной системы, состоящий из траверсы, резьбовых шпилек и крепежных элементов, предназначенный для надежного подвешивания трубопровода с распределением механической нагрузки.

В чем преимущество конструкции с траверсой?

Траверса увеличивает опорную базу, что улучшает устойчивость узла и позволяет компенсировать боковые нагрузки, снижая риск перекоса и вибрации трубопровода.

Как подобрать блок подвески по нагрузке?

Подбор осуществляется на основе расчетного веса трубопровода с учетом массы изоляции, транспортируемой среды и коэффициента запаса, регламентированного проектной документацией.

Какие среды допустимы для эксплуатации?

Изделие из Стали 20 предназначено для работы в неагрессивных промышленных средах при температуре от -40 до +400 C, если иное не предусмотрено защитным покрытием.
