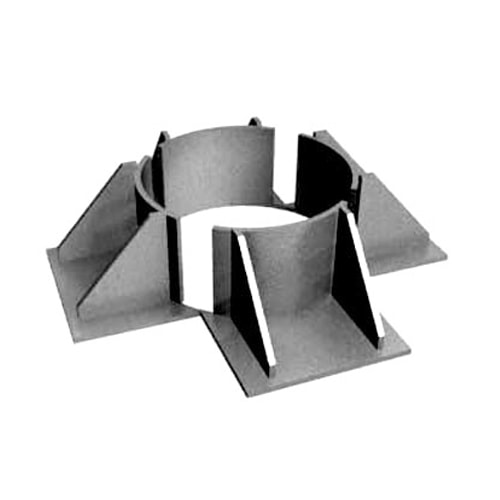

Неподвижная четырехупорная усиленная опора

Неподвижная четырехупорная усиленная опора применяется для жесткой фиксации трубопроводов в заданной точке пространства и восприятия значительных осевых и поперечных нагрузок. Конструкция с четырьмя упорами и усиленными элементами обеспечивает повышенную несущую способность и устойчивость, предотвращая смещения и деформации труб в ответственных узлах.

Основные области применения

• Крепление магистральных и технологических трубопроводов большого диаметра на тепловых и атомных электростанциях.
• Фиксация труб в узлах врезки, ответвлений и компенсационных петель в системах теплоснабжения.
• Жесткое закрепление трубопроводов на эстакадах и в тоннелях промышленных предприятий нефтегазохимического комплекса.
• Установка в местах изменения направления трассы для восприятия усилий от температурных деформаций.
• Крепление труб с высокими параметрами рабочей среды (давление, температура) в котельных и на технологических линиях.

Марки стали и типовое исполнение

Изделия изготавливаются из конструкционных и низколегированных сталей, обеспечивающих необходимую прочность и свариваемость. Типовые марки включают Т7 и ТС-66400. Конструкция предусматривает усиление за счет более массивных упорных элементов, ребер жесткости и сварных швов с полным проваром.

Нормативная документация

• Серия 5.903-13 в.7-95
• Серия 4.903-10 в.4

Технические параметры и доступные варианты

Ключевыми параметрами для подбора являются условный диаметр трубопровода (Ду), расчетная нагрузка и температура эксплуатации. Конструкция рассчитана на работу в широком диапазоне условий. Доступны варианты для изолированных и неизолированных труб.
