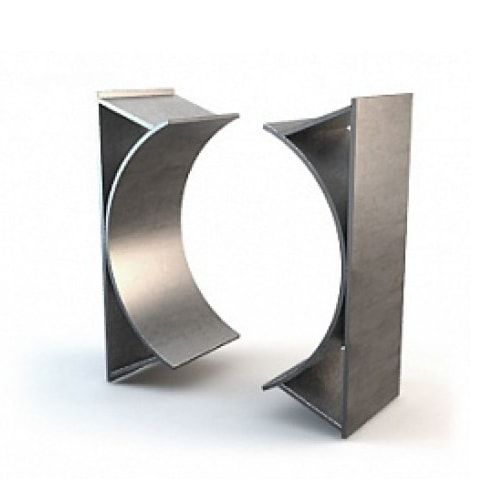

Неподвижная боковая опора

Неподвижная боковая опора представляет собой тип трубопроводной арматуры, предназначенный для восприятия боковых (горизонтальных) нагрузок и предотвращения поперечных смещений трубопровода в заданной точке. Конструкция обеспечивает жесткую фиксацию в плоскости, перпендикулярной оси трубы, позволяя при этом компенсировать температурные продольные перемещения. Монтаж осуществляется на несущие строительные конструкции или фундаменты.

Области применения

• Фиксация технологических трубопроводов на эстакадах и в тоннелях.
• Крепление магистральных трубопроводов в узлах поворота или ответвления.
• Стабилизация труб в системах теплоснабжения и на ТЭЦ.
• Обеспечение устойчивости трубопроводов на компрессорных и насосных станциях.
• Монтаж в химической и нефтеперерабатывающей промышленности на участках с вибрационными нагрузками.

Типовые исполнения и марки

Конструктивное исполнение и грузоподъемность опор определяются расчетными нагрузками и диаметром труб. В номенклатуре представлены различные типоразмеры, включая модели для изолированных и неизолированных труб. К распространенным маркам относятся:

• Т10
• ТС-66800

Нормативная документация

Конструкция и изготовление опор регламентируются стандартными сериями, разработанными для трубопроводных систем:

• Серия 4.903-10 в.4
• Серия 5.903-13 в.7-95

Технические параметры и доступные варианты

Ключевыми параметрами для подбора являются условный диаметр трубопровода (Ду), расчетная нагрузка и климатическое исполнение. Конструкция может изготавливаться с хомутами, приварными корпусами или планками для различных способов крепления.
