Скользящая направляющая двуххомутовая опора

Не нашли нужный товар? Обратитесь с заявкой на наш электронный адрес: info@kastmiron.by
В наличии на складе все ГОСТ, ТУ, DIN! Изготавливаем и привозим под заказ Ваши размеры.

Фильтр товаров

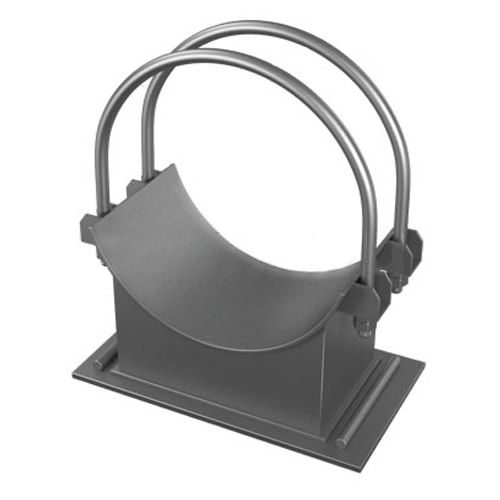

Скользящая направляющая двуххомутовая опора 325x405x33.5 мм 30Х3МФ ОСТ 108.275.34-80

30Х3МФ

от 3.06 р.

Скользящая направляющая двуххомутовая опора 325x405x33.5 мм 40ХМФА ОСТ 108.275.34-80

40ХМФА

от 3.67 р.

Скользящая направляющая двуххомутовая опора 325x405x33.9 мм 09Г2С ОСТ 108.275.34-80

09Г2С

от 0.99 р.

Скользящая направляющая двуххомутовая опора 325x405x33.9 мм Сталь 20 ОСТ 108.275.34-80

Сталь 20

от 1.21 р.

Скользящая направляющая двуххомутовая опора 377x449x38.1 мм 09Г2С ОСТ 108.275.34-80

09Г2С

от 0.99 р.

Скользящая направляющая двуххомутовая опора 377x449x38.1 мм Сталь 20 ОСТ 108.275.34-80

Сталь 20

от 1.21 р.

Скользящая направляющая двуххомутовая опора 377x449x38.4 мм 30Х3МФ ОСТ 108.275.34-80

30Х3МФ

от 3.06 р.

Скользящая направляющая двуххомутовая опора 377x449x38.4 мм 40ХМФА ОСТ 108.275.34-80

40ХМФА

от 3.67 р.

Скользящая направляющая двуххомутовая опора 426x488x43 мм 09Г2С ОСТ 108.275.34-80

09Г2С

от 0.99 р.

Скользящая направляющая двуххомутовая опора 426x488x43 мм 30Х3МФ ОСТ 108.275.34-80

30Х3МФ

от 3.06 р.

Скользящая направляющая двуххомутовая опора 426x488x43 мм 40ХМФА ОСТ 108.275.34-80

40ХМФА

от 3.67 р.

Скользящая направляющая двуххомутовая опора 426x488x43 мм Сталь 20 ОСТ 108.275.34-80

Сталь 20

от 1.21 р.

Скользящая направляющая двуххомутовая опора 465x548x52.4 мм 09Г2С ОСТ 108.275.34-80

09Г2С

от 0.99 р.

Скользящая направляющая двуххомутовая опора 465x548x52.4 мм 30Х3МФ ОСТ 108.275.34-80

30Х3МФ

от 3.06 р.

Скользящая направляющая двуххомутовая опора 465x548x52.4 мм 40ХМФА ОСТ 108.275.34-80

40ХМФА

от 3.67 р.

Скользящая направляющая двуххомутовая опора 465x548x52.4 мм Сталь 20 ОСТ 108.275.34-80

Сталь 20

от 1.21 р.

Скользящая направляющая двуххомутовая опора 530x616x80.6 мм 09Г2С ОСТ 108.275.34-80

09Г2С

от 0.99 р.

Скользящая направляющая двуххомутовая опора 530x616x80.6 мм 30Х3МФ ОСТ 108.275.34-80

30Х3МФ

от 3.06 р.

Скользящая направляющая двуххомутовая опора 530x616x80.6 мм 40ХМФА ОСТ 108.275.34-80

40ХМФА

от 3.67 р.

Скользящая направляющая двуххомутовая опора 530x616x80.6 мм Сталь 20 ОСТ 108.275.34-80

Сталь 20

от 1.21 р.

Скользящая направляющая двуххомутовая опора 630x734x121.5 мм 30Х3МФ ОСТ 108.275.34-80

30Х3МФ

от 3.06 р.

Скользящая направляющая двуххомутовая опора 630x734x121.5 мм 40ХМФА ОСТ 108.275.34-80

40ХМФА

от 3.67 р.

Скользящая направляющая двуххомутовая опора 630x734x123.5 мм 09Г2С ОСТ 108.275.34-80

09Г2С

от 0.99 р.

Скользящая направляющая двуххомутовая опора 630x734x123.5 мм Сталь 20 ОСТ 108.275.34-80

Сталь 20

от 1.21 р.

Марки:

09Г2С, 30Х3МФ, 40ХМФА, Сталь 20

ГОСТы:

ОСТ 108.275.34-80

Скользящая направляющая двуххомутовая опора применяется для фиксации трубопроводов в продольном направлении при одновременной компенсации температурных перемещений в поперечной плоскости. Данный тип опорного узла обеспечивает свободное осевое скольжение трубы, предотвращая боковой сдвиг и скручивание. Конструкция рассчитана на восприятие значительных вертикальных нагрузок от веса трубопровода и его среды.

Основные области применения

Магистральные трубопроводы для транспортировки нефти, газа и продуктов переработки.
Технологические трубопроводы химических и нефтехимических производств.
Трассы тепловых сетей и систем теплоснабжения.
Паропроводы и трубные системы энергетических объектов.
Компенсационные участки трубопроводов с предварительным нагревом.

Марки стали для изготовления

Конструкционная низколегированная сталь 09Г2С
Жаропрочная сталь 30Х3МФ
Высокопрочная легированная сталь 40ХМФА
Углеродистая качественная сталь 20

Нормативная документация

ОСТ 108.275.34-80

Технические параметры и доступные варианты

Конструктивные параметры опоры определяются диаметром трубопровода, расчетной нагрузкой и условиями эксплуатации. Ключевыми характеристиками являются грузоподъемность, допустимый диапазон рабочих температур и размерный ряд под конкретные условные проходы.

Условный проход Dy, мм	Расчетная нагрузка, кН	Диапазон рабочих температур, C	Материал хомутов	Тип направляющей
150	45	-40+450	Сталь 20	Плоская
300	120	-70+550	09Г2С	Ребристая
500	280	0+600	30Х3МФ	Усиленная

Часто задаваемые вопросы

Что такое Скользящая направляющая двуххомутовая опора?

Это опорный элемент трубопровода, который фиксирует его положение двумя хомутами, допуская осевое перемещение для компенсации температурных расширений, но ограничивая поперечные смещения.

В чем ключевое отличие от неподвижной опоры?

Направляющая опора позволяет трубе свободно перемещаться вдоль своей оси, в то время как неподвижная опора полностью исключает любые линейные перемещения в точке крепления.

Как подбирается марка стали для изготовления?

Выбор марки стали зависит от рабочей температуры среды, величины нагрузки и требований к коррозионной стойкости, например, сталь 30Х3МФ применяется для высокотемпературных участков.

Какие параметры необходимы для заказа опоры?

Для корректного подбора требуется указать наружный диаметр трубы, расчетную вертикальную нагрузку, рабочий температурный режим и условия окружающей среды.
