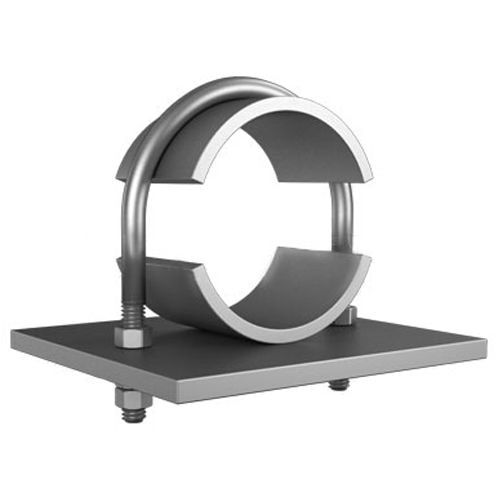

Опора без изоляции с направляющим хомутом

Не нашли нужный товар? Обратитесь с заявкой на наш электронный адрес: info@kastmiron.by
В наличии на складе все ГОСТ, ТУ, DIN! Изготавливаем и привозим под заказ Ваши размеры.

Фильтр товаров

Опора без изоляции с направляющим хомутом 25x100x0.1 мм Сталь 20 Л8-510.000

Сталь 20

от 1.21 р.

Опора без изоляции с направляющим хомутом 25x100x0.15 мм AISI 304 Л8-510.000

AISI 304

от 2.58 р.

Опора без изоляции с направляющим хомутом 25x100x0.22 мм Сталь 20 Л8-510.000

Сталь 20

от 1.21 р.

Опора без изоляции с направляющим хомутом 25x100x0.27 мм AISI 304 Л8-510.000

AISI 304

от 2.58 р.

Опора без изоляции с направляющим хомутом 28x100x0.1 мм Сталь 20 Л8-510.000

Сталь 20

от 1.21 р.

Опора без изоляции с направляющим хомутом 28x100x0.15 мм AISI 304 Л8-510.000

AISI 304

от 2.58 р.

Опора без изоляции с направляющим хомутом 28x100x0.22 мм Сталь 20 Л8-510.000

Сталь 20

от 1.21 р.

Опора без изоляции с направляющим хомутом 28x100x0.27 мм AISI 304 Л8-510.000

AISI 304

от 2.58 р.

Опора без изоляции с направляющим хомутом 32x150x0.14 мм Сталь 20 Л8-510.000

Сталь 20

от 1.21 р.

Опора без изоляции с направляющим хомутом 32x150x0.2 мм AISI 304 Л8-510.000

AISI 304

от 2.58 р.

Опора без изоляции с направляющим хомутом 32x150x0.28 мм Сталь 20 Л8-510.000

Сталь 20

от 1.21 р.

Опора без изоляции с направляющим хомутом 32x150x0.34 мм AISI 304 Л8-510.000

AISI 304

от 2.58 р.

Опора без изоляции с направляющим хомутом 38x250x0.17 мм Сталь 20 Л8-510.000

Сталь 20

от 1.21 р.

Опора без изоляции с направляющим хомутом 38x250x0.25 мм AISI 304 Л8-510.000

AISI 304

от 2.58 р.

Опора без изоляции с направляющим хомутом 38x250x0.34 мм Сталь 20 Л8-510.000

Сталь 20

от 1.21 р.

Опора без изоляции с направляющим хомутом 38x250x0.4 мм AISI 304 Л8-510.000

AISI 304

от 2.58 р.

Опора без изоляции с направляющим хомутом 45x250x0.19 мм Сталь 20 Л8-510.000

Сталь 20

от 1.21 р.

Опора без изоляции с направляющим хомутом 45x250x0.28 мм AISI 304 Л8-510.000

AISI 304

от 2.58 р.

Опора без изоляции с направляющим хомутом 45x250x0.38 мм Сталь 20 Л8-510.000

Сталь 20

от 1.21 р.

Опора без изоляции с направляющим хомутом 45x250x0.45 мм AISI 304 Л8-510.000

AISI 304

от 2.58 р.

Опора без изоляции с направляющим хомутом 25x100x0.1 мм Сталь 20 Л8-510.000

Сталь 20

от 10.00 р.

Опора без изоляции с направляющим хомутом 25x100x0.15 мм AISI 304 Л8-510.000

AISI 304

от 10.00 р.

Опора без изоляции с направляющим хомутом 25x100x0.22 мм Сталь 20 Л8-510.000

Сталь 20

от 10.00 р.

Опора без изоляции с направляющим хомутом 25x100x0.27 мм AISI 304 Л8-510.000

AISI 304

от 10.00 р.

Марки:

AISI 304, Сталь 20

ГОСТы:

Л8-510.000

Опора без изоляции с направляющим хомутом применяется для фиксации трубопроводов в заданном положении с компенсацией линейных перемещений. Конструкция обеспечивает направляющую функцию, предотвращая поперечные смещения и скручивание трубы, но допускает её осевое движение. Данный тип используется на неутеплённых трубопроводах в условиях, где не требуется тепловая защита.

Области применения

Технологические линии химических и нефтеперерабатывающих производств.
Магистральные и внутриплощадочные трубопроводы в энергетике.
Системы водоснабжения и канализации на промышленных объектах.
Трубные трассы в машиностроении и судостроении.
Опора для трубопроводов в вентиляционных и пневмотранспортных системах.

Основные марки материалов

Нержавеющая сталь AISI 304 для агрессивных сред.
Углеродистая сталь марки 20 для стандартных условий.

Нормативная документация

Л8-510.000

Технические параметры и доступные варианты

Конструктивные параметры опоры определяются диаметром трубопровода, расчётными нагрузками и условиями эксплуатации. Изделия изготавливаются в соответствии с типовыми сериями.

Условный диаметр трубы, Ду	Наружный диаметр трубы, мм	Расчётная нагрузка, кН	Материал хомута	Материал опорной части
100	108	12.5	Сталь 20	Ст3
200	219	25.0	Сталь 20	Ст3
300	325	40.0	AISI 304	Ст3

Часто задаваемые вопросы

Что такое Опора без изоляции с направляющим хомутом?

Это тип трубопроводной арматуры, представляющий собой жёсткое крепление с хомутовым захватом, которое фиксирует трубу от бокового смещения и вращения, но позволяет ей перемещаться вдоль оси. Применяется для неутеплённых труб.

В чём ключевое отличие от опор скользящего типа?

Направляющая опора жёстко ограничивает поперечные степени свободы, в то время как скользящая опора допускает перемещения во всех направлениях в плоскости, перпендикулярной оси трубы.

Какие факторы определяют выбор марки стали для изготовления?

Выбор материала зависит от характеристик рабочей среды (агрессивность, температура) и требований к коррозионной стойкости. Сталь 20 используется для общепромышленных условий, AISI 304 для сред с повышенной агрессивностью.

Как подбирается опора по нагрузке?

Подбор осуществляется на основе расчёта вертикальных и горизонтальных нагрузок от веса трубопровода, транспортируемой среды, а также ветровых и сейсмических воздействий, согласно проектным данным и серии Л8-510.000.
