Крепление одного трубопровода к перекрытию

Не нашли нужный товар? Обратитесь с заявкой на наш электронный адрес: info@kastmiron.by
В наличии на складе все ГОСТ, ТУ, DIN! Изготавливаем и привозим под заказ Ваши размеры.

Фильтр товаров

Крепление одного трубопровода к перекрытию 0312.39.00.000 18x0.6

0312.39000

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.39.00.000-01 25x0.6

0312.39000-01

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.39.00.000-02 32x0.6

0312.39000-02

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.39.00.000-03 38x0.6

0312.39000-03

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.39.00.000-04 45x0.6

0312.39000-04

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.39.00.000-05 57x0.9

0312.39000-05

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.39.00.000-06 76x0.9

0312.39000-06

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.39.00.000-07 89x0.9

0312.39000-07

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.39.00.000-08 108x1.7

0312.39000-08

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.39.00.000-09 125x1.7

0312.39000-09

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.39.00.000-10 150x1.7

0312.39000-10

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.40.00.000 18x4.1

0312.40000

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.40.00.000-01 25x4.1

0312.40000-01

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.40.00.000-02 32x4.1

0312.40000-02

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.40.00.000-03 38x4.1

0312.40000-03

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.40.00.000-04 45x4.1

0312.40000-04

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.40.00.000-05 57x5.5

0312.40000-05

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.40.00.000-06 76x5.5

0312.40000-06

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.40.00.000-07 89x5.5

0312.40000-07

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.40.00.000-08 108x8.3

0312.40000-08

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.40.00.000-09 133x8.3

0312.40000-09

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.40.00.000-10 159x8.3

0312.40000-10

от 0.00 р.

Крепление одного трубопровода к перекрытию 0312.39.00.000 18x0.6

0312.39000

от 10.00 р.

Крепление одного трубопровода к перекрытию 0312.39.00.000 18x0.6

0312.39000

от 10.00 р.

Марки:

0312.39000, 0312.39000-01, 0312.39000-02, 0312.39000-03, 0312.39000-04, 0312.39000-05, 0312.39000-06, 0312.39000-07, 0312.39000-08, 0312.39000-09, 0312.39000-10, 0312.40000, 0312.40000-01, 0312.40000-02, 0312.40000-03, 0312.40000-04, 0312.40000-05, 0312.40000-06, 0312.40000-07, 0312.40000-08, 0312.40000-09, 0312.40000-10

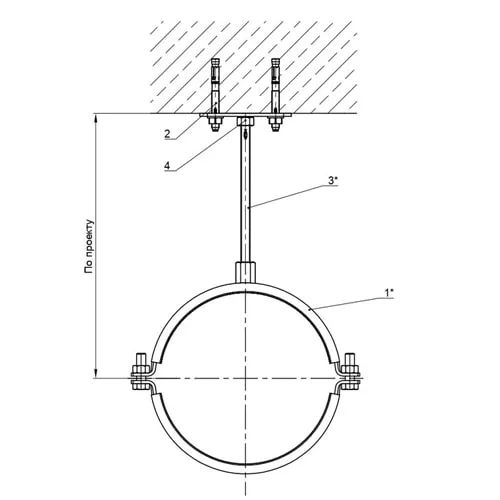

Крепление одного трубопровода к перекрытию применяется для фиксации одиночных трубопроводных линий к строительным конструкциям зданий и сооружений. Данный тип опор обеспечивает надежную поддержку, компенсирует температурные расширения и гасит вибрации. Конструкции изготавливаются из стали, часто с оцинкованным покрытием для защиты от коррозии в условиях повышенной влажности или агрессивных сред.

Области применения

Монтаж технологических трубопроводов в цехах химических и нефтеперерабатывающих заводов.
Крепление линий систем отопления, вентиляции и кондиционирования (ОВиК) в промышленных зданиях.
Фиксация трубопроводов сжатого воздуха и технических газов на производственных площадках.
Прокладка коммуникаций в тоннелях, на эстакадах и под технологическими мостами.
Обеспечение надежной поддержки труб в системах пожаротушения и водоснабжения.

Типовые исполнения

0312.39000 (базовое исполнение)
0312.39000-01, 0312.39000-02 (модификации с измененной конфигурацией хомута)
0312.40000 (исполнение для труб другого типоразмера)
0312.40000-03, 0312.40000-04 (версии с дополнительными элементами жесткости)

Нормативная документация

Серия 4.903-10 Изделия и детали трубопроводов для тепловых сетей
СТО НОСТРОЙ 2.10.76-2012 Трубопроводы внутренние санитарно-технические

Технические параметры и доступные варианты

Конструктивные параметры креплений определяются диаметром трубопровода, расчетной нагрузкой и условиями эксплуатации. Основные характеристики включают тип хомута, длину шпильки, материал опорной плиты и вид антикоррозионного покрытия.

Условный диаметр трубы, Ду (мм)	Тип хомута	Макс. нагрузка (кН)	Материал	Тип покрытия
50	Разъемный	5.0	Сталь Ст3	Цинкование
100	Разъемный с прокладкой	8.5	Сталь 09Г2С	Горячее цинкование
200	Сварной	15.0	Сталь 20	Полимерное напыление

Часто задаваемые вопросы

Что такое Крепление одного трубопровода к перекрытию?

Это стандартизированная металлическая конструкция, предназначенная для жесткой или подвижной фиксации одиночной трубы к потолочным перекрытиям, балкам или другим несущим элементам здания.

Как подобрать крепление по диаметру трубы?

Подбор осуществляется по условному диаметру (Ду) трубопровода, указанному в маркировке изделия, например, 0312.39000 для одного типоразмера и 0312.40000 для другого.

Какие нагрузки выдерживает данное крепление?

Допустимая нагрузка зависит от исполнения и варьируется от 5 до 15 кН, что учитывает вес трубы, транспортируемой среды и возможные динамические воздействия.

Где применяются крепления с антикоррозионным покрытием?

Оцинкованные или с полимерным покрытием крепления используются в условиях повышенной влажности, на открытых эстакадах, в цехах химических производств и других агрессивных средах.
