Рукав резиновый с текстильным каркасом

Не нашли нужный товар? Обратитесь с заявкой на наш электронный адрес: info@kastmiron.by
В наличии на складе все ГОСТ, ТУ, DIN! Изготавливаем и привозим под заказ Ваши размеры.

Фильтр товаров

Марка

Внутренний диаметр

Давление, МПа

Рукав резиновый с текстильным каркасом 100x0.16 мм класс Б

класс Б

от 0.00 р.

Рукав резиновый с текстильным каркасом 100x0.16 мм класс П(VII)

класс П(VII)

от 0.00 р.

Рукав резиновый с текстильным каркасом 100x0.25 мм класс Б

класс Б

от 0.00 р.

Рукав резиновый с текстильным каркасом 100x0.25 мм класс П(VII)

класс П(VII)

от 0.00 р.

Рукав резиновый с текстильным каркасом 100x0.25 мм класс Ш(VIII)

класс Ш(VIII)

от 0.00 р.

Рукав резиновый с текстильным каркасом 100x0.63 мм класс Б

класс Б

от 0.00 р.

Рукав резиновый с текстильным каркасом 100x0.63 мм класс Г

класс Г

от 0.00 р.

Рукав резиновый с текстильным каркасом 100x0.63 мм класс П(VII)

класс П(VII)

от 0.00 р.

Рукав резиновый с текстильным каркасом 100x0.63 мм класс Ш(VIII)

класс Ш(VIII)

от 0.00 р.

Рукав резиновый с текстильным каркасом 100x1 мм класс Г

класс Г

от 0.00 р.

Рукав резиновый с текстильным каркасом 10x0.16 мм класс Б

класс Б

от 0.00 р.

Рукав резиновый с текстильным каркасом 10x0.16 мм класс П(VII)

класс П(VII)

от 0.00 р.

Рукав резиновый с текстильным каркасом 10x0.25 мм класс Б

класс Б

от 0.00 р.

Рукав резиновый с текстильным каркасом 10x0.25 мм класс П(VII)

класс П(VII)

от 0.00 р.

Рукав резиновый с текстильным каркасом 10x0.63 мм класс Б

класс Б

от 0.00 р.

Рукав резиновый с текстильным каркасом 10x0.63 мм класс П(VII)

класс П(VII)

от 0.00 р.

Рукав резиновый с текстильным каркасом 10x0.63 мм класс Ш(VIII)

класс Ш(VIII)

от 0.00 р.

Рукав резиновый с текстильным каркасом 10x1 мм класс Б

класс Б

от 0.00 р.

Рукав резиновый с текстильным каркасом 10x1 мм класс ВГ(III)

класс ВГ(III)

от 0.00 р.

Рукав резиновый с текстильным каркасом 10x1 мм класс Г(IV)

класс Г(IV)

от 0.00 р.

Рукав резиновый с текстильным каркасом 10x1 мм класс П(VII)

класс П(VII)

от 0.00 р.

Рукав резиновый с текстильным каркасом 10x1 мм класс Ш(VIII)

класс Ш(VIII)

от 0.00 р.

Рукав резиновый с текстильным каркасом 10x1.6 мм класс Б

класс Б

от 0.00 р.

Рукав резиновый с текстильным каркасом 10x1.6 мм класс П(VII)

класс П(VII)

от 0.00 р.

Марки:

класс Б, класс ВГ(III), класс Г, класс Г(IV), класс П(VII), класс Пар-1(Х), класс Пар-2(Х), класс Ш(VIII)

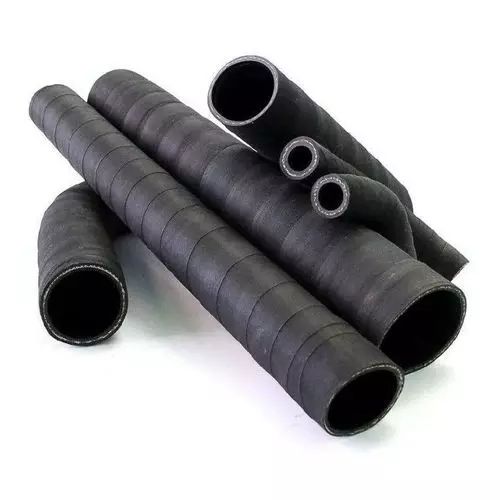

Рукав резиновый с текстильным каркасом применяется для транспортировки различных сред под давлением в стационарных и мобильных системах. Конструкция включает внутренний герметизирующий резиновый слой, многослойную текстильную оплетку или навивку для восприятия рабочих нагрузок и внешнее резиновое покрытие. Изделия отличаются гибкостью, стойкостью к динамическим изгибам и рассчитаны на определенный диапазон давлений.

Основные области применения

Подача воды, воздуха и инертных газов на промышленных предприятиях.
Подключение пневмоинструмента и управляющих систем в машиностроении.
Топливные и масляные коммуникации для вспомогательной техники.
Оросительные системы и водоснабжение в сельском хозяйстве.
Обеспечение работы компрессорного и насосного оборудования.

Классы и типы

Классификация основана на рабочем давлении, назначении и конструктивных особенностях. К распространенным типам относятся:

Класс Б для воды и воздуха.
Класс ВГ(III) для воды и глинистых растворов.
Класс Г(IV) для воды.
Класс П(VII) для распыления жидкостей.
Класс Пар-1(Х) для насыщенного пара.
Класс Ш(VIII) для абразивных гидросмесей.

Нормативная документация

ГОСТ 18698-79
ГОСТ 10362-76

Технические параметры и доступные варианты

Ключевые характеристики включают внутренний диаметр, рабочее и испытательное давление, минимальный радиус изгиба. Параметры варьируются в зависимости от класса изделия и количества слоев текстильного каркаса.

Класс рукава	Внутренний диаметр, мм	Рабочее давление, МПа (не менее)	Испытательное давление, МПа	Минимальный радиус изгиба, мм
Б	16	1.0	2.0	100
ВГ(III)	32	0.6	1.2	250
Пар-1(Х)	25	0.8	1.6	200

Часто задаваемые вопросы

Что такое Рукав резиновый с текстильным каркасом?

Это гибкий трубопровод для сред под давлением, состоящий из внутренней резиновой камеры, силового текстильного каркаса и внешней резиновой оболочки.

Как подобрать рукав по давлению?

Выбор осуществляется по классу изделия, который прямо указывает на максимальное рабочее давление для конкретной транспортируемой среды.

В чем разница между классами Б и Пар?

Класс Б предназначен для холодной воды и воздуха, а классы Пар-1(Х) и Пар-2(Х) сконструированы для работы с насыщенным паром при повышенных температурах.

Какие стандарты регулируют производство?

Основные стандарты поставки Рукав резиновый с текстильным каркасом ГОСТ 18698-79 и ГОСТ 10362-76, устанавливающие технические условия и методы испытаний.
