Резинотканевые шевронные манжеты

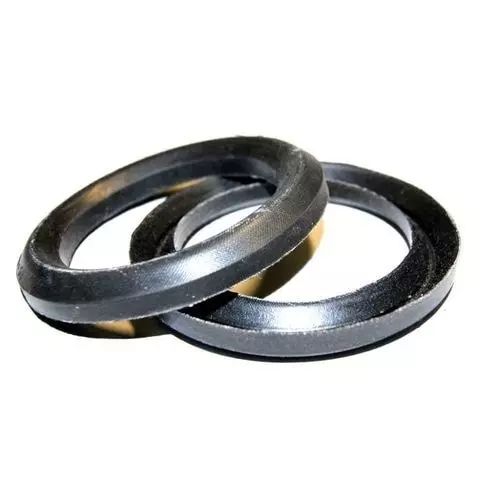

Резинотканевые шевронные манжеты применяются для уплотнения вращающихся и качающихся валов в условиях значительного бокового смещения и перекоса. Конструкция представляет собой набор резинотканевых колец V-образного профиля, устанавливаемых в паз корпуса с предварительным поджатием. Данные уплотнения обеспечивают эффективное удержание смазочных материалов и защиту от абразивных загрязнений в тяжелых эксплуатационных режимах.

Основные области применения

• Уплотнение валов тяжелого горно-шахтного и карьерного оборудования: экскаваторов, буровых станков, конвейеров.
• Защита подшипниковых узлов в металлургическом оборудовании, включая рольганги и прокатные станы.
• Использование в сельскохозяйственной и строительной технике: ходовой части, шарнирах, ступицах колес.
• Уплотнение валов промышленных редукторов и открытых зубчатых передач, работающих в запыленных условиях.
• Применение в шлюзовых затворах, гидротехнических сооружениях и прочем оборудовании с качательным движением вала.

Конструктивные типы и материалы

Манжеты различаются по количеству и геометрии шевронных колец, а также по материалу резиновой смеси и армирующей ткани. Резиновая основа определяет стойкость к маслам, температуре и средам, в то время как тканевая прослойка обеспечивает высокую механическую прочность и устойчивость к выдавливанию. Типовые исполнения включают комплекты из 3, 5 или более колец для различных степеней защиты.

Нормативная документация

• ГОСТ 22704-77

Технические параметры и доступные варианты

Ключевыми параметрами для подбора являются посадочный и наружный диаметры, высота комплекта, а также рабочие характеристики: допустимое давление, скорость вращения вала и величина радиального биения. Материал подбирается исходя из типа смазки и температурного диапазона эксплуатации.
