Латунный запорный проходной муфтовый клапан

Не нашли нужный товар? Обратитесь с заявкой на наш электронный адрес: info@kastmiron.by
В наличии на складе все ГОСТ, ТУ, DIN! Изготавливаем и привозим под заказ Ваши размеры.

Фильтр товаров

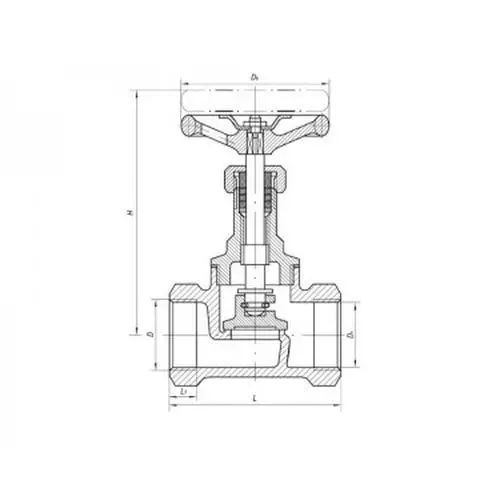

Латунный запорный проходной муфтовый клапан 521-03.122 (ИТШЛ.49111204)

521-03.122 (ИТШЛ.49111204)

от 0.00 р.

Латунный запорный проходной муфтовый клапан 521-03.123 (ИТШЛ.49111205)

521-03.123 (ИТШЛ.49111205)

от 0.00 р.

Латунный запорный проходной муфтовый клапан 521-03.124 (ИТШЛ.49111206)

521-03.124 (ИТШЛ.49111206)

от 0.00 р.

Латунный запорный проходной муфтовый клапан 521-03.125 (ИТШЛ.49111207)

521-03.125 (ИТШЛ.49111207)

от 0.00 р.

Латунный запорный проходной муфтовый клапан 521-03.126 (ИТШЛ.49111208)

521-03.126 (ИТШЛ.49111208)

от 0.00 р.

Латунный запорный проходной муфтовый клапан 521-03.127 (ИТШЛ.49111209)

521-03.127 (ИТШЛ.49111209)

от 0.00 р.

Марки:

521-03.122 (ИТШЛ.49111204), 521-03.123 (ИТШЛ.49111205), 521-03.124 (ИТШЛ.49111206), 521-03.125 (ИТШЛ.49111207), 521-03.126 (ИТШЛ.49111208), 521-03.127 (ИТШЛ.49111209)

Латунный запорный проходной муфтовый клапан применяется для полного перекрытия потока рабочей среды в трубопроводных системах судов и морских сооружений. Конструкция с проходным каналом и муфтовыми присоединительными концами обеспечивает минимальное гидравлическое сопротивление. Изготовление корпуса и крышки из латуни марки ЛС59-1 гарантирует коррозионную стойкость в условиях морской атмосферы и контакта с забортной, пресной водой, а также неагрессивными жидкостями и газами.

Основные области применения

Судовые системы водоснабжения и санитарно-бытовые трубопроводы.
Вспомогательные трубопроводы систем охлаждения и смазки главных и вспомогательных двигателей.
Пневматические системы управления и сигнализации на морских платформах.
Трубопроводы общего назначения с неагрессивными средами на речных и морских судах.
Системы противопожарного водоснабжения и осушения отсеков.

Типовые исполнения и индексы

521-03.122 (ИТШЛ.49111204)
521-03.123 (ИТШЛ.49111205)
521-03.124 (ИТШЛ.49111206)
521-03.125 (ИТШЛ.49111207)
521-03.126 (ИТШЛ.49111208)
521-03.127 (ИТШЛ.49111209)

Технические параметры и доступные варианты

Клапаны рассчитаны на работу в диапазоне давлений до 1,6 МПа (16 кгс/см) при температуре среды до 100C. Уплотнительные поверхности затвора выполняются из износостойких материалов для обеспечения герметичности по классу А по ГОСТ 9544. Присоединение к трубопроводу резьбовое муфтовое (внутренняя резьба).

Условный проход (Dy), мм	Условное давление (Py), МПа	Присоединительная резьба	Материал уплотнения затвора	Масса, кг (прим.)
15	1.6	R 1/2"	Резина ИРП-1347	0.25
20	1.6	R 3/4"	Фторопласт-4	0.35
25	1.6	R 1"	Резина ИРП-1347	0.55

Часто задаваемые вопросы

Что такое Латунный запорный проходной муфтовый клапан?

Это судовая трубопроводная арматура с латунным корпусом, предназначенная для герметичного отсечения потока среды в системах с муфтовым резьбовым присоединением.

Какие среды допустимы для работы этого клапана?

Клапан предназначен для морской и пресной воды, воздуха, инертных газов, масел и других неагрессивных жидкостей и газов в судовых условиях.

В чем преимущество латунного корпуса для судового применения?

Латунь обладает высокой стойкостью к коррозии в морской атмосфере и соленой воде, что критически важно для долговечности арматуры в условиях повышенной влажности и солевых отложений.

Как подобрать клапан по типоразмеру?

Подбор осуществляется по условному проходу (Dy), соответствующему диаметру трубопровода, и типу резьбы (муфтовой), указанному в технических параметрах изделия.
