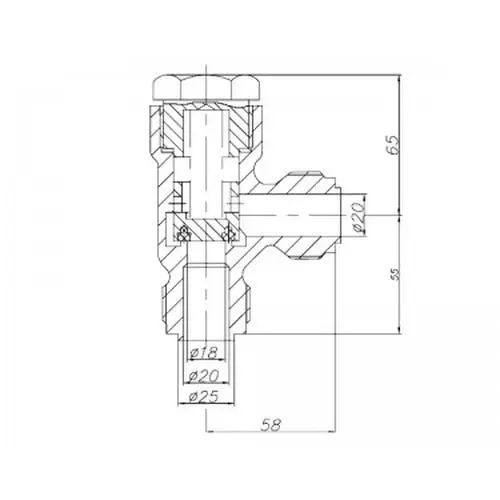

Клапан латунный невозвратный угловой штуцерный 522-35.1594

522-35.1594

от 0.00 р.

Марки:

522-35.1594

Клапан латунный невозвратный угловой штуцерный применяется для предотвращения обратного потока рабочей среды в трубопроводных системах судового назначения. Конструкция с угловым корпусом и штуцерными концами обеспечивает компактный монтаж в местах изменения направления трубопровода. Изготовление из латуни гарантирует коррозионную стойкость в условиях эксплуатации с морской водой, топливом, маслами и сжатым воздухом.

Основные области применения

Топливные и масляные системы главных и вспомогательных судовых двигателей.
Системы балластно-осушительной и противопожарной защиты.
Пневматические магистрали управления судовыми механизмами и системами.
Вспомогательные трубопроводы питьевой и технической воды.
Контуры охлаждения и смазки вспомогательного энергетического оборудования.

Типовые исполнения и марки

Клапаны различаются по условному проходу, рабочему давлению и конкретному назначению в судовых системах. Типичным представителем является модель 522-35.1594, предназначенная для монтажа в трубопроводах с резьбовыми соединениями.

Нормативная документация

ГОСТ 22247-96 (Клапаны обратные угловые. Общие технические условия).
Правила классификации и постройки морских судов Речного Регистра.
Отраслевые стандарты на судовую трубопроводную арматуру.

Технические параметры и доступные варианты

Основные эксплуатационные характеристики определяются диаметром условного прохода, давлением и типом рабочей среды. Клапаны рассчитаны на работу в диапазоне температур, характерном для судовых систем.

Условный проход (Ду), мм	Рабочее давление (Ру), МПа (кгс/см)	Присоединение	Материал корпуса	Тип уплотнения
15	1,6 (16)	Штуцерное	Латунь ЛС59-1	Конусное
20	1,6 (16)	Штуцерное	Латунь ЛС59-1	Конусное
25	1,0 (10)	Штуцерное	Латунь ЛС59-1	Конусное

Часто задаваемые вопросы

Что такое Клапан латунный невозвратный угловой штуцерный?

Это судовая трубопроводная арматура, предназначенная для автоматического перекрытия потока при его реверсировании. Угловая конструкция со штуцерными концами позволяет выполнять монтаж непосредственно на повороте трубопровода.

Какие среды могут транспортироваться через данный клапан?

Клапан применяется для морской и пресной воды, дизельного топлива, масел, сжатого воздуха и других неагрессивных сред, совместимых с латунью, в условиях судовых систем.

В чем преимущество штуцерного присоединения?

Штуцерное соединение обеспечивает надежную герметизацию на трубопроводах высокого давления, виброустойчиво и допускает многократный монтаж/демонтаж, что важно для обслуживания судовых систем.

Каков принцип работы невозвратного клапана?

Запорный элемент (золотник или тарелка) под действием давления потока открывается, пропуская среду. При падении давления или попытке обратного хода элемент автоматически садится на седло, блокируя трубопровод.
