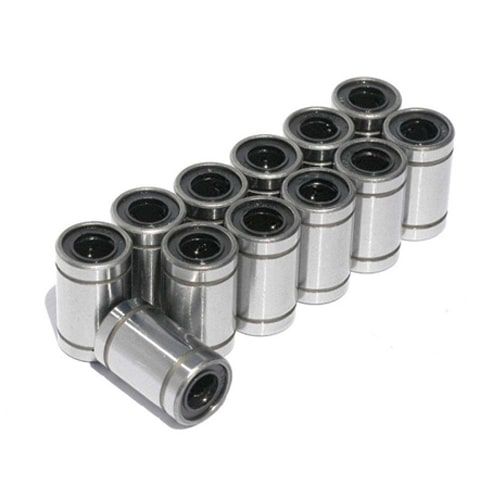

Линейные шариковые втулки

Линейные шариковые втулки применяются для обеспечения точного линейного перемещения с низким коэффициентом трения в промышленных механизмах. Эти узлы представляют собой подшипниковые блоки, состоящие из корпуса, втулки с рециркулирующими шариками и направляющего вала. Они работают в условиях высоких нагрузок и скоростей, обеспечивая жесткость и минимальный люфт.

Основные области применения

• Координатные столы и порталы станков с ЧПУ.
• Позиционирующие механизмы в робототехнике и автоматике.
• Направляющие для кареток 3D-принтеров и гравировального оборудования.
• Линейные модули в упаковочных и обрабатывающих машинах.
• Измерительные системы и оборудование для точного контроля.

Типоразмеры и конструктивные исполнения

Номенклатура включает стандартные и компактные серии с различными способами крепления. Конструктивные варианты отличаются типом уплотнений, наличием смазочных каналов и материалом корпуса.

• Стандартные серии: LM8, LM10, LM12, LM16, LM20, LM25, LM30, LM40.
• Компактные серии (LMK): LMK8, LMK10, LMK12, LMK16, LMK20, LMK25.
• Серии с регулировкой зазора (AJ): LM16-AJ, LM20-AJ, LM25-AJ, SMA20AJ.
• Открытые типы (OP) для монтажа на опорные валы: LM16-OP, LM20-OP, LM25-OP.
• Короткие серии (L) и фланцевые исполнения (SC): SC10, SC16L, SC20, SC25L.

Соответствие стандартам

• ГОСТ (общие требования к линейным подшипникам скольжения и качения).

Технические параметры и доступные варианты

Ключевыми параметрами для выбора являются диаметр и длина направляющего вала, статическая и динамическая грузоподъемность, а также точность хода. Конструкция обеспечивает высокую повторяемость позиционирования.
