Уплотнительные манжеты пакера

Не нашли нужный товар? Обратитесь с заявкой на наш электронный адрес: info@kastmiron.by
В наличии на складе все ГОСТ, ТУ, DIN! Изготавливаем и привозим под заказ Ваши размеры.

Фильтр товаров

Марка

Гост

Внешний диаметр

Внутренний диаметр

Высота

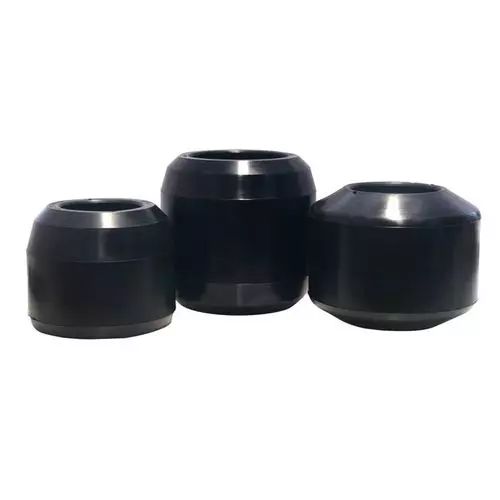

Уплотнительные манжеты пакера 105x70x96 мм 11ПД15-02 ТУ 38.1051502-88

11ПД15-02

от 0.00 р.

Уплотнительные манжеты пакера 111x73x94 мм 10ПД12-03 ТУ 38.1051502-88

10ПД12-03

от 0.00 р.

Уплотнительные манжеты пакера 111x73x94 мм 4ПД13 ТУ 38.1051502-88

4ПД13

от 0.00 р.

Уплотнительные манжеты пакера 111x73x96 мм 10ПД12-22 ТУ 38.1051502-88

10ПД12-22

от 0.00 р.

Уплотнительные манжеты пакера 113x73.5x80 мм ППМ1-11402 ТУ 38.1051502-88

ППМ1-11402

от 0.00 р.

Уплотнительные манжеты пакера 116x75x94 мм 10ПД12-04 ТУ 38.1051502-88

10ПД12-04

от 0.00 р.

Уплотнительные манжеты пакера 116x75x94 мм 10ПД12-18 ТУ 38.1051502-88

10ПД12-18

от 0.00 р.

Уплотнительные манжеты пакера 116x75x94 мм 2ПД08 ТУ 38.1051502-88

2ПД08

от 0.00 р.

Уплотнительные манжеты пакера 116x75x96 мм 10ПД12-27 ТУ 38.1051502-88

10ПД12-27

от 0.00 р.

Уплотнительные манжеты пакера 117x60x130 мм 4ПВМ-001 ТУ 38.1051502-88

4ПВМ-001

от 0.00 р.

Уплотнительные манжеты пакера 118x73.5x175 мм ППМР-11805 ТУ 38.1051502-88

ППМР-11805

от 0.00 р.

Уплотнительные манжеты пакера 120x73.5x80 мм ППМ1-12202 ТУ 38.1051502-88

ППМ1-12202

от 0.00 р.

Уплотнительные манжеты пакера 120x75x94 мм 10ПД12-05 ТУ 38.1051502-88

10ПД12-05

от 0.00 р.

Уплотнительные манжеты пакера 120x75x94 мм 2ПД08-01 ТУ 38.1051502-88

2ПД08-01

от 0.00 р.

Уплотнительные манжеты пакера 120x75x96 мм 10ПД12-30 ТУ 38.1051502-88

10ПД12-30

от 0.00 р.

Уплотнительные манжеты пакера 130x85.5x94 мм 12ПД09 ТУ 38.1051502-88

12ПД09

от 0.00 р.

Уплотнительные манжеты пакера 132x89.5x80 мм ППГМ1011 ТУ 38.1051502-88

ППГМ1011

от 0.00 р.

Уплотнительные манжеты пакера 134x89.5x80 мм ППГМ117 ТУ 38.1051502-88

ППГМ117

от 0.00 р.

Уплотнительные манжеты пакера 134x95.5x70 мм ППГ526-01 ТУ 38.1051502-88

ППГ526-01

от 0.00 р.

Уплотнительные манжеты пакера 134x95.5x94 мм 9ПД32 ТУ 38.1051502-88

9ПД32

от 0.00 р.

Уплотнительные манжеты пакера 135x73.5x175 мм ППМР-13604 ТУ 38.1051502-88

ППМР-13604

от 0.00 р.

Уплотнительные манжеты пакера 135x95.6x95 мм ЗППГМ14 ТУ 38.1051502-88

ЗППГМ14

от 0.00 р.

Уплотнительные манжеты пакера 138x95.5x70 мм ППГ526-03 ТУ 38.1051502-88

ППГ526-03

от 0.00 р.

Уплотнительные манжеты пакера 143x95.5x70 мм ППГ532-01 ТУ 38.1051502-88

ППГ532-01

от 0.00 р.

Марки:

10ПД12-03, 10ПД12-04, 10ПД12-05, 10ПД12-18, 10ПД12-22, 10ПД12-27, 10ПД12-30, 11ПД15-02, 12ПД09, 2ПД08, 2ПД08-01, 4ПВМ-001, 4ПД13, 9ПД32, ЗППГМ14, ППГ526-01, ППГ526-03, ППГ532-01, ППГ532-03, ППГ532-05, ППГМ1011, ППГМ117, ППМ1-11402, ППМ1-12202, ППМР-11805, ППМР-13604, ПСС219-1400-000.17, ФЯД8.68736

ГОСТы:

ТУ 38.1051502-88

Уплотнительные манжеты пакера применяются для герметизации межтрубного пространства в скважинах при проведении ремонтных и изоляционных работ. Эти элементы создают надежный барьер, изолирующий целевой пласт или участок ствола.

Области применения

Герметизация пакеров при капитальном ремонте скважин (КРС).
Изоляция обводненных или низкодебитных интервалов в нефтегазовых скважинах.
Проведение гидравлического разрыва пласта (ГРП) с точечной изоляцией зон.
Испытание обсадных колонн и цементировочного оборудования на герметичность.
Многостадийный ГРП для изоляции обрабатываемых участков.

Типовые исполнения и марки

Манжеты различаются по конструкции, размерам и материалу для работы в различных условиях (давление, температура, среда). В номенклатуре представлены марки, включая:

10ПД12-03, 10ПД12-04, 10ПД12-05
ППГ526-01, ППГ532-01, ППГ532-03
ППМ1-11402, ППМ1-12202
ППМР-11805, ППМР-13604
ПСС219-1400-000.17
ФЯД8.68736

Нормативная документация

Производство и поставка уплотнительных манжет пакера осуществляется в соответствии с техническими условиями:

ТУ 38.1051502-88

Технические параметры и доступные варианты

Ключевые параметры выбора включают наружный и внутренний диаметр, высоту, рабочее давление и температурный диапазон. Конкретные значения зависят от типоразмера и марки материала.

Марка	Наружный диаметр, мм	Внутренний диаметр, мм	Высота, мм	Рабочее давление, МПа
10ПД12-04	120	62	90	50
ППГ532-03	132	76	110	70
ППМ1-12202	114	62	85	60

Часто задаваемые вопросы

Что такое Уплотнительные манжеты пакера?

Это ключевые уплотнительные элементы пакерного оборудования, представляющие собой кольца из эластомерных материалов, которые деформируются под давлением для создания герметичного контакта между корпусом пакера и обсадной колонной или стенкой скважины.

По какому стандарту изготавливаются манжеты?

Основным документом, регламентирующим технические требования, являются ТУ 38.1051502-88, которые определяют материалы, конструктивные размеры и методы испытаний.

От чего зависит выбор конкретной марки манжеты?

Выбор определяется геометрией пакера и скважины, требуемым рабочим давлением, температурой пласта, а также химической стойкостью к буровому раствору, пластовой воде и углеводородам.

Можно ли заменить манжету на аналог другой марки?

Замена допустима только на сертифицированное изделие с идентичными геометрическими параметрами и равными или превосходящими характеристиками по давлению и стойкости к средам, указанными в паспорте пакера.
