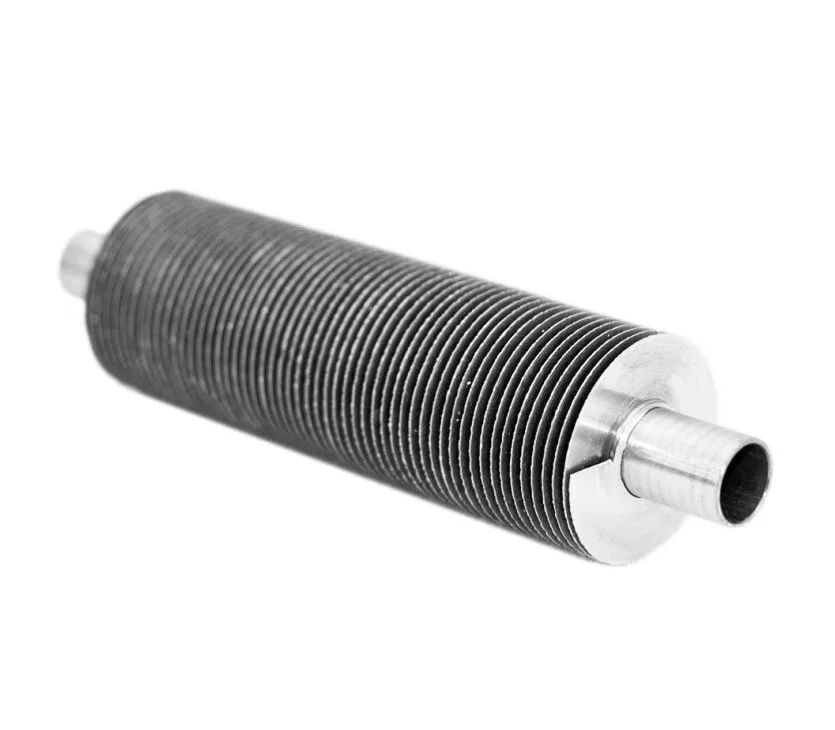

Оребренные трубы

Оребренные трубы применяются для интенсификации теплообмена в различных теплообменных аппаратах и системах. Конструкция с наружным оребрением значительно увеличивает площадь теплоотдающей поверхности по сравнению с гладкой трубой аналогичного диаметра. Это позволяет повысить эффективность теплопередачи при компактных габаритах оборудования.

Основные области применения

• Теплообменники технологических установок в нефтепереработке и химической промышленности (печи, холодильники, конденсаторы).
• Котлы-утилизаторы и экономайзеры в энергетике для рекуперации тепла уходящих газов.
• Воздухонагреватели и сушильные установки в системах вентиляции и промышленной термообработки.
• Змеевики и испарители в холодильном оборудовании и системах кондиционирования.
• Элементы конструкций радиаторов и охладителей в машиностроении.

Марки стали и типы

Изготовление ведется из углеродистых, легированных и коррозионностойких сталей, выбор которых определяется рабочими параметрами среды. Для работы в агрессивных средах применяются аустенитные нержавеющие стали. Для высокотемпературных сред в энергетике используются теплоустойчивые легированные марки.

• Углеродистые: Сталь 10, Сталь 20, 09Г2С.
• Коррозионностойкие: 08Х18Н10, 12Х18Н10Т, 10Х17Н13М2Т.
• Жаростойкие и теплоустойчивые: 15Х5М, 12Х1МФ, 15ХМ.

Нормативная документация

Производство и поставка оребренных труб регламентируется техническими условиями и стандартами, устанавливающими требования к материалам, геометрии ребер, размерам и методам контроля.

• ГОСТ 19277-90 (Трубы биметаллические с плакирующим слоем из коррозионно-стойкой стали).
• ГОСТ 550-75 (Изделия стальные сварные для трубчатых печей нефтеперерабатывающих заводов).
• ТУ 14-3Р-55-2001 (Трубы стальные с продольным оребрением).

Технические параметры и доступные варианты

Ключевыми параметрами являются диаметр несущей трубы, высота, шаг и форма ребер (спиральные, продольные), а также материал. Конфигурация подбирается исходя из расчетов тепловой эффективности и гидравлического сопротивления газового или жидкостного тракта.
