Грузовые пластинчатые цепи с закрытыми валиками 12.7x0.43 мм П-1 ГОСТ 23540-79

П-1

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 12.7x0.43 мм П-2 ГОСТ 23540-79

П-2

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 12.7x0.43 мм П-3 ГОСТ 23540-79

П-3

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 12.7x0.43 мм П-4 ГОСТ 23540-79

П-4

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 12.7x0.43 мм П-5 ГОСТ 23540-79

П-5

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 12.7x0.43 мм П-6 ГОСТ 23540-79

П-6

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 12.7x0.85 мм П-1 ГОСТ 23540-79

П-1

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 12.7x0.85 мм П-2 ГОСТ 23540-79

П-2

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 12.7x0.85 мм П-3 ГОСТ 23540-79

П-3

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 12.7x0.85 мм П-4 ГОСТ 23540-79

П-4

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 12.7x0.85 мм П-5 ГОСТ 23540-79

П-5

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 12.7x0.85 мм П-6 ГОСТ 23540-79

П-6

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 12.7x1.27 мм П-1 ГОСТ 23540-79

П-1

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 12.7x1.27 мм П-2 ГОСТ 23540-79

П-2

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 12.7x1.27 мм П-3 ГОСТ 23540-79

П-3

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 12.7x1.27 мм П-4 ГОСТ 23540-79

П-4

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 12.7x1.27 мм П-5 ГОСТ 23540-79

П-5

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 12.7x1.27 мм П-6 ГОСТ 23540-79

П-6

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 15.875x0.66 мм П-1 ГОСТ 23540-79

П-1

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 15.875x0.66 мм П-2 ГОСТ 23540-79

П-2

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 15.875x0.66 мм П-3 ГОСТ 23540-79

П-3

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 15.875x0.66 мм П-4 ГОСТ 23540-79

П-4

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 15.875x0.66 мм П-5 ГОСТ 23540-79

П-5

от 0.00 р.

Грузовые пластинчатые цепи с закрытыми валиками 15.875x0.66 мм П-6 ГОСТ 23540-79

П-6

от 0.00 р.

Марки:

П-1, П-2, П-3, П-4, П-5, П-6, П-7

ГОСТы:

ГОСТ 23540-79

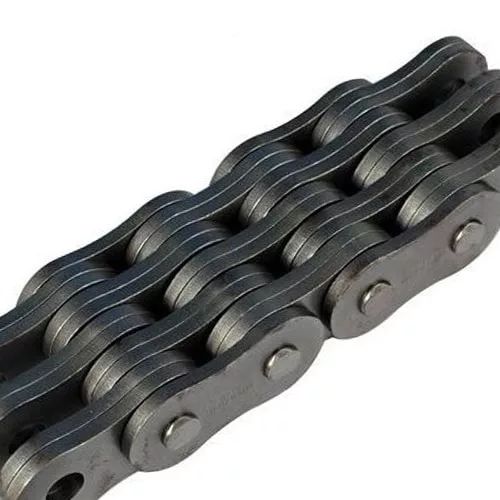

Грузовые пластинчатые цепи с закрытыми валиками применяются для передачи тягового усилия в механизмах с высокими ударными и статическими нагрузками. Конструкция с запрессованными и расклепанными валиками обеспечивает повышенную жесткость и износостойкость соединения. Цепи данного типа отличаются высокой прочностью на растяжение и стабильностью шага в условиях интенсивной эксплуатации.

Основные области применения

Приводы конвейеров тяжелого типа в горнодобывающей и металлургической промышленности.
Подъемно-транспортное оборудование: краны, лебедки, подъемники.
Приводные системы прокатных станов и тяжелого кузнечно-прессового оборудования.
Шахтные подъемные установки и механизмы горизонтального перемещения грузов.

Типоразмеры и исполнения

П-1 (шаг 40 мм, разрывное усилие 63 кН)
П-3 (шаг 63 мм, разрывное усилие 160 кН)
П-5 (шаг 100 мм, разрывное усилие 400 кН)
П-7 (шаг 160 мм, разрывное усилие 1000 кН)

Нормативная документация

ГОСТ 23540-79

Технические параметры и доступные варианты

Ключевые параметры для подбора включают шаг цепи, ширину внутреннего звена и разрушающую нагрузку. Материал пластин и валиков качественная сталь, прошедшая термическую обработку для достижения требуемых прочностных характеристик.

Типоразмер	Шаг, мм	Ширина внутр. звена, мм	Разрушающая нагрузка, кН, мин.	Масса 1 м, кг
П-2	50	30	100	5.0
П-4	80	48	250	16.0
П-6	125	72	630	38.0

Часто задаваемые вопросы

Что такое Грузовые пластинчатые цепи с закрытыми валиками?

Это приводные цепи каткового типа, где валик запрессован в пластины и расклепан с обеих сторон, что создает неразъемное жесткое соединение, устойчивое к знакопеременным нагрузкам.

В чем ключевое отличие от цепей с открытыми валиками?

Конструкция с закрытыми валиками исключает осевое смещение деталей, повышая усталостную прочность и ресурс цепи в условиях ударных нагрузок и вибрации.

Какие факторы определяют выбор типоразмера цепи?

Выбор осуществляется на основе расчетного тягового усилия с учетом коэффициента запаса прочности, скорости движения, типа смазки и условий эксплуатации (запыленность, температура).

Требуется ли специальное обслуживание данных цепей?

Необходимо регулярное контролируемое натяжение и смазка высоковязкими маслами для подавления износа в шарнирах и защиты от коррозии.
