Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети

Не нашли нужный товар? Обратитесь с заявкой на наш электронный адрес: info@kastmiron.by
В наличии на складе все ГОСТ, ТУ, DIN! Изготавливаем и привозим под заказ Ваши размеры.

Фильтр товаров

Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети 25x0.95 мм КСФ-70-25-0,95 УХЛ1 ГОСТ 20454-85

КСФ-70-25-0,95 УХЛ1

от 0.00 р.

Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети 25x0.95 мм НСФ-70-25-0,95 УХЛ1 ГОСТ 20454-85

НСФ-70-25-0,95 УХЛ1

от 0.00 р.

Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети 25x0.95 мм ПСФ-100-25-0,95-03 УХЛ1 ГОСТ 20454-85

ПСФ-100-25-0,95-03 УХЛ1

от 0.00 р.

Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети 25x0.95 мм ПСФ-100-25-0,95-05 УХЛ1 ГОСТ 20454-85

ПСФ-100-25-0,95-05 УХЛ1

от 0.00 р.

Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети 25x0.95 мм ФСФ-70-25-0,95 УХЛ1 ГОСТ 20454-85

ФСФ-70-25-0,95 УХЛ1

от 0.00 р.

Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети 3x0.5 мм КСФ 70-3-0.5 УХЛ1 ГОСТ 20454-85

КСФ 70-3-0.5 УХЛ1

от 0.00 р.

Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети 3x0.5 мм НСФ 70-3-0.5 УХЛ1 ГОСТ 20454-85

НСФ 70-3-0.5 УХЛ1

от 0.00 р.

Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети 3x0.5 мм ПСФ-70-3,0-0,5-01 УХЛ1 ГОСТ 20454-85

ПСФ-70-3,0-0,5-01 УХЛ1

от 0.00 р.

Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети 3x0.5 мм ПСФ-70-3,0-0,5-02 УХЛ1 ГОСТ 20454-85

ПСФ-70-3,0-0,5-02 УХЛ1

от 0.00 р.

Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети 3x0.5 мм ПСФ-70-3,0-0,5-03 УХЛ1 ГОСТ 20454-85

ПСФ-70-3,0-0,5-03 УХЛ1

от 0.00 р.

Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети 3x0.5 мм ПСФ-70-3,0-0,5-05 УХЛ1 ГОСТ 20454-85

ПСФ-70-3,0-0,5-05 УХЛ1

от 0.00 р.

Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети 3x0.5 мм ПСФ-70-3,0-0,5-06 УХЛ1 ГОСТ 20454-85

ПСФ-70-3,0-0,5-06 УХЛ1

от 0.00 р.

Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети 3x0.5 мм ФСФ 70-3-0.5 УХЛ1 ГОСТ 20454-85

ФСФ 70-3-0.5 УХЛ1

от 0.00 р.

Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети 3x0.6 мм КСФ-100-3,0-0,6 УХЛ1 ГОСТ 20454-85

КСФ-100-3,0-0,6 УХЛ1

от 0.00 р.

Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети 3x0.6 мм НСФ-100-3,0-0,6 УХЛ1 ГОСТ 20454-85

НСФ-100-3,0-0,6 УХЛ1

от 0.00 р.

Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети 3x0.6 мм ПСФ-100-3,0-0,6-05 УХЛ1 ГОСТ 20454-85

ПСФ-100-3,0-0,6-05 УХЛ1

от 0.00 р.

Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети 3x0.6 мм ПСФ-100-3,0-0,6-06 УХЛ1 ГОСТ 20454-85

ПСФ-100-3,0-0,6-06 УХЛ1

от 0.00 р.

Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети 3x0.6 мм ФСФ-100-3,0-0,6 УХЛ1 ГОСТ 20454-85

ФСФ-100-3,0-0,6 УХЛ1

от 0.00 р.

КСФ-70-25-0,95 УХЛ1

от 10.00 р.

НСФ-70-25-0,95 УХЛ1

от 10.00 р.

ПСФ-100-25-0,95-03 УХЛ1

от 10.00 р.

ПСФ-100-25-0,95-05 УХЛ1

от 10.00 р.

ФСФ-70-25-0,95 УХЛ1

от 10.00 р.

ПСФ-70-3,0-0,5-01 УХЛ1

от 10.00 р.

Марки:

КСФ 70-3-0.5 УХЛ1, КСФ-100-3,0-0,6 УХЛ1, КСФ-70-25-0,95 УХЛ1, НСФ 70-3-0.5 УХЛ1, НСФ-100-3,0-0,6 УХЛ1, НСФ-70-25-0,95 УХЛ1, ПСФ-100-25-0,95-03 УХЛ1, ПСФ-100-25-0,95-05 УХЛ1, ПСФ-100-3,0-0,6-05 УХЛ1, ПСФ-100-3,0-0,6-06 УХЛ1, ПСФ-70-3,0-0,5-01 УХЛ1, ПСФ-70-3,0-0,5-02 УХЛ1, ПСФ-70-3,0-0,5-03 УХЛ1, ПСФ-70-3,0-0,5-05 УХЛ1, ПСФ-70-3,0-0,5-06 УХЛ1, ФСФ 70-3-0.5 УХЛ1, ФСФ-100-3,0-0,6 УХЛ1, ФСФ-70-25-0,95 УХЛ1

ГОСТы:

ГОСТ 20454-85

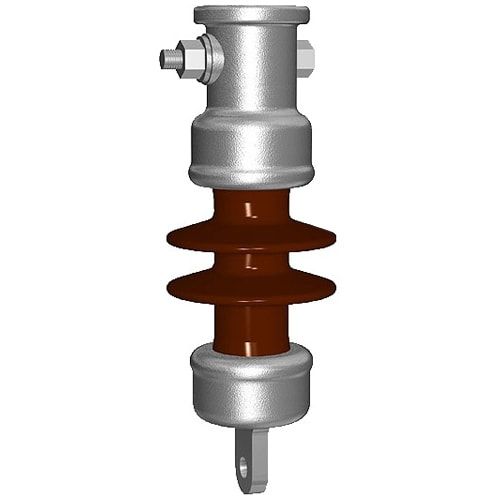

Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети применяются для изоляции и механического крепления контактных проводов, несущих тросов и других элементов контактной сети электрифицированного транспорта. Конструкция представляет собой фарфоровую или высоковольтную керамическую изолирующую деталь, армированную металлическими штырями и головками. Изделия предназначены для работы в условиях вибрационных и ветровых нагрузок, а также при загрязнении промышленными выбросами.

Основные области применения

Изоляция и подвеска контактных проводов на железнодорожном транспорте (магистральные и промышленные линии).
Крепление несущих тросов и фиксаторов в системах контактной сети трамвая и троллейбуса.
Монтаж секционных изоляторов и воздушных стрелок.
Устройство анкерных и промежуточных креплений на опорах контактной сети.

Типы и марки

КСФ (консольный стержневой фарфоровый) для консольных креплений.
НСФ (натяжной стержневой фарфоровый) для анкерных участков.
ПСФ (подвесной стержневой фарфоровый) для промежуточного подвешивания.
ФСФ (фарфоровый стержневой фиксаторный) для фиксации контактного провода.

Нормативная документация

ГОСТ 20454-85

Технические параметры и доступные варианты

Ключевые параметры включают механическую разрушающую нагрузку, высоту строения, длину пути утечки и климатическое исполнение. Выбор марки зависит от типа крепления и расчетных нагрузок на линии.

Типоразмер	Разрушающая нагрузка, кН (тс)	Высота строения, мм	Длина пути утечки, мм	Исполнение по климату
КСФ 70-3-0.5	3.0 (~0.3 тс)	~70	~500	УХЛ1
ПСФ-100-3,0-0,6-05	3.0 (~0.3 тс)	~100	~600	УХЛ1
НСФ-70-25-0,95	25.0 (~2.5 тс)	~70	~950	УХЛ1

Часто задаваемые вопросы

Что такое Подвесные фарфоровые и керамические стержневые изоляторы для контактной сети?

Это линейные изоляторы стержневой конструкции из фарфора или электротехнической керамики, предназначенные для изоляции и механического крепления элементов контактной сети электрифицированного транспорта.

В чем разница между марками КСФ, НСФ и ПСФ?

Марки различаются назначением: КСФ для консольных креплений, НСФ для анкерных (натяжных) участков, ПСФ для промежуточного подвешивания контактного провода.

Какие факторы влияют на выбор изолятора для контактной сети?

Основные факторы тип крепления (консольное, анкерное, промежуточное), требуемая механическая нагрузка, уровень загрязнения атмосферы и климатические условия эксплуатации.

На что указывает климатическое исполнение УХЛ1 в маркировке?

Исполнение УХЛ1 означает, что изолятор предназначен для эксплуатации в макроклиматических районах с умеренным и холодным климатом в закрытых помещениях или на открытом воздухе под навесом.
