Шинодержатели типа ШК

Шинодержатели типа ШК применяются для крепления неизолированных медных или алюминиевых шин в распределительных устройствах. Эти изделия обеспечивают надежную фиксацию и требуемое электрическое соединение шинопроводов на опорных изоляторах.

Основные области применения

• Монтаж главных и распределительных шин в ячейках КРУ и КСО.
• Крепление шин в силовых шкафах и электротехнических панелях.
• Обустройство сборных шин в трансформаторных подстанциях.
• Фиксация проводников в цепях постоянного тока на тяговых подстанциях.
• Монтаж шинных перемычек в распределительных щитах промышленного назначения.

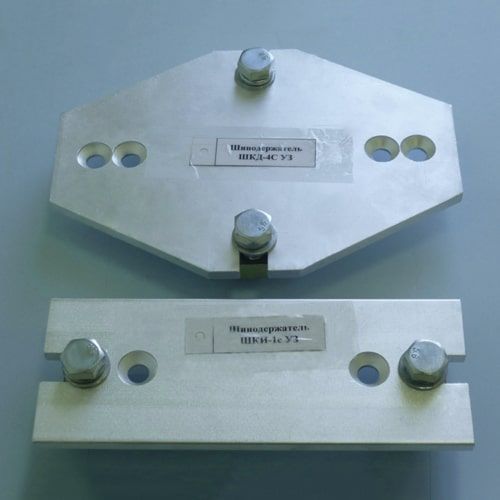

Типовые исполнения

• ШКБ-1с У3
• ШКД-1с У3
• ШКД-3с У3
• ШКД-4с У3
• ШКЕ-1с У3
• ШКИ-1с У3

Нормативная документация

• ГОСТ 14693-90

Технические параметры и доступные варианты

Конструкция шинодержателей типа ШК рассчитана на работу в сетях переменного тока частотой 50 Гц. Изделия различаются по типоразмеру, номинальному току и способу крепления к изолятору. Материал корпуса сталь с антикоррозионным покрытием, зажимные пластины изготавливаются из алюминиевого сплава или стали.
