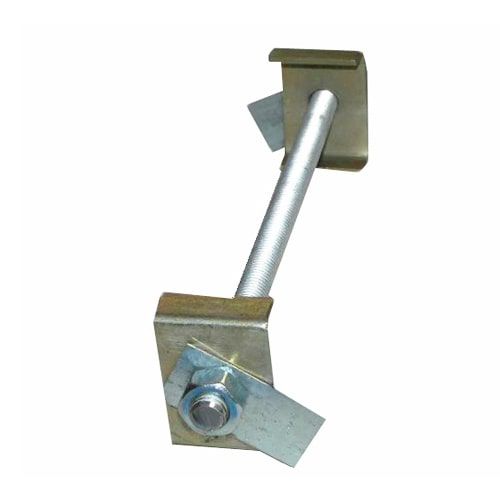

Шинная распорка

Шинная распорка применяется для фиксации и поддержания заданного расстояния между параллельными токопроводящими шинами в распределительных устройствах. Изделие обеспечивает механическую устойчивость шинопровода, предотвращая смещение шин под действием электродинамических сил короткого замыкания и вибраций.

Основные области применения

• Комплектация сборных шин в ячейках КРУ и КСО.
• Монтаж главных и распределительных шин на подстанциях.
• Организация шинных мостов и перемычек в силовых шкафах.
• Фиксация шин в вводно-распределительных устройствах (ВРУ).
• Усиление конструкции шинопроводов в цепях с высокими ударными токами.

Типоразмеры и исполнения

Распорки различаются по длине и конфигурации изоляторов для шин различного сечения. Конструкция включает изоляционный корпус и металлические стяжные шпильки. Типовые исполнения включают РШТ 60x10, РШТ 80x10, РШТ 100x10 и РШТ 120x10, где цифры обозначают ширину и толщину шины в миллиметрах. Цифра после тире указывает на конструктивное исполнение (например, -1, -2).

Соответствие стандартам

• ГОСТ Р 52726-2007 (Разъединители, отделители, короткозамыкатели и заземлители переменного тока на напряжение свыше 1 кВ).
• ТУ 3414-014-52786414-2011 (Изделия электроустановочные).

Технические параметры и доступные варианты

Ключевыми параметрами являются номинальное напряжение, допустимый ток, механическая прочность и климатическое исполнение. Распорки изготавливаются из самозатухающих полимерных материалов, стойких к трекингу. Металлические элементы имеют антикоррозионное покрытие.
